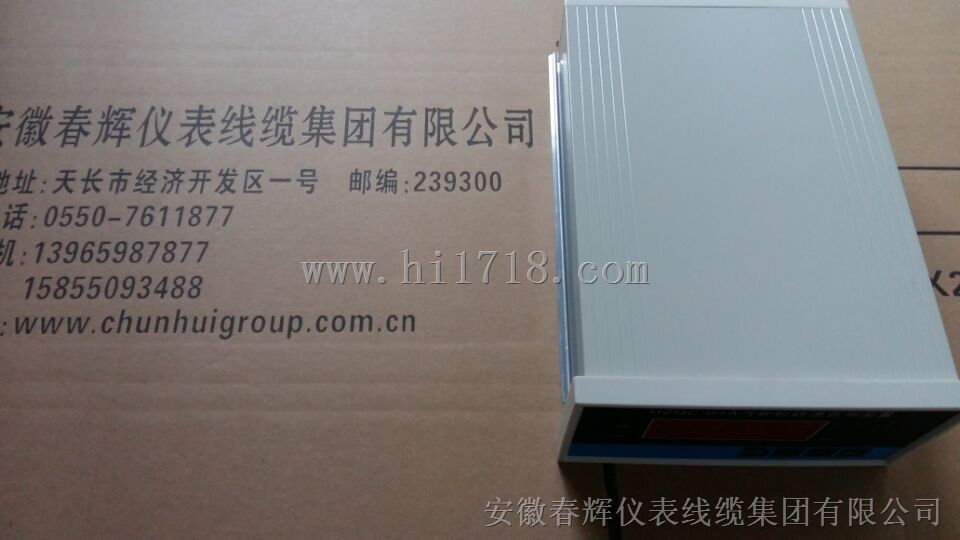

JM-X-3Z

功能

1．具有高度智能化，参数设置实现全面板操作

2．适宜长期在线监测，安装调试方便简单，无需现场维护 3．二级报警开关量输出

4．具有4～20mA电流模拟量输出 5．量程、报警、危险值任意设置 6．测量探头安装方向可以设置

7．可以对探头安装的零位进行调整 8．参数设置密码保护 9．对危险停机操作自动记忆

10．断线自动检测 11．对采样信号自动值记忆和查询

技术参数

1．显示方式：4位0.8英寸LED数字显示

2．测量范围：JM-X-3W轴向位移测量范围

CWY-DO-Φ 8mm电涡流传感器：-1.00～+1.00mm　

CWY-DO-Φ11mm电涡流传感器：-2.00～+2.00mm

JM-X-3Z胀差测量范围

CWY-DO-Φ18mm电涡流传感器：-3.00～+5.00mm

CWY-DO-Φ25mm电涡流传感器：-4.00～+6.00m

3．测量：±0.5级，线性误差≤1%FS

4．输入信号：CWY-DO电涡流传感器

5．输出信号：电流输出：4～20mA（负载≤1KΩ）

二级开关量输出：DC 27V/2A 或 AC250V/5A

6．安装螺纹：Φ8mm电涡流传感器 M10×1.0mm

Φ11mm电涡流传感器 M14×1.5mm

Φ18mm电涡流传感器 M25×1.5mm

Φ25mm电涡流传感器 M30×2.0mm

7．环境温度：-10～65℃（相对湿度：≤85%）

8．供电电压：AC 220V/50Hz±10%

9．安装方式：盘式

10．外形尺寸： 95mm（高）×170mm（长）×260mm（深）

11．开孔尺寸：77mm（高）×152mm（长）

订货指南

JM-X-3W－A□□－B□□

A：传感器型号 01：CWY-DO-Φ8mm电涡流传感器、02：CWY-DO-Φ11mm 涡流传感器

B：量程选择 01：量程范围2.00mm、02：量程范围4.00mm

例：量程为-2mm～+2mm的智能轴向位移监测保护仪的订货代号为：JM-X-3W-01-02

JM-X-3Z－A□□－B□□

A：传感器型号 01：CWY-DO-Φ8mm电涡流传感器、02：CWY-DO-Φ11mm 电涡流传感器

B：量程选择 01：量程范围8.00mm、02：量程范围10.00 mm

例：量程为-3.00mm～+5.00mm的智能胀差监测保护仪订货代号为：JM-X-3Z-01-01
