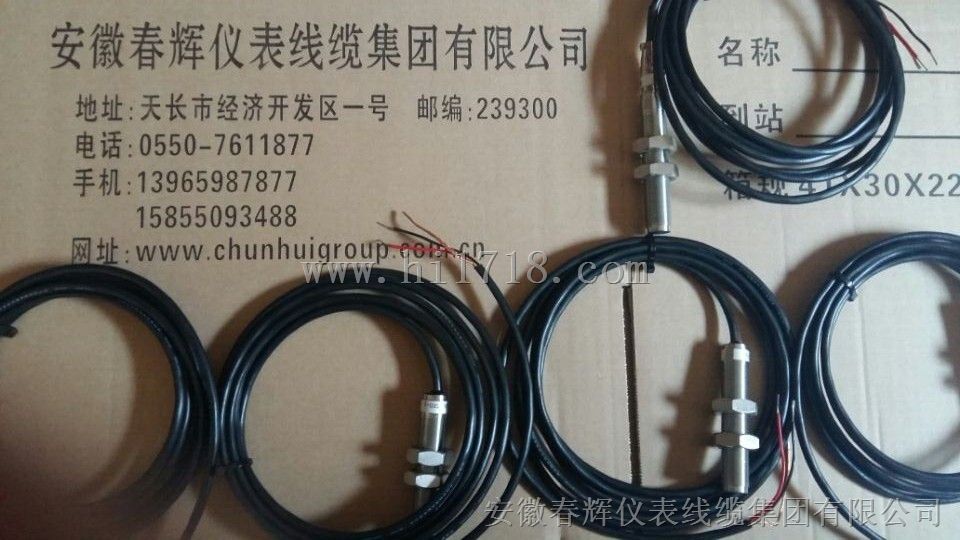

防水型磁电式传感器XG-2 ,XG-3
  • 产品名称：防水型磁电式传感器XG-2 ,XG-3
  • 产品型号：防水型磁电式传感器XG-2 ,XG-3
  • 所属类别：传感器 > 速度/加速度传感器
  • 发布时间：2015-07-24
  • 已获点击：544
  • 企业类型：制造商
详细说明

防水型磁电式传感器XG-2 ,XG-3


技术参数


    1、 输出波形：近似正弦波（≥50r/min时）

    2、 输出信号幅值：50r/min时≥300mV

           传感器铁芯和被测齿轮齿顶间隙　δ＝0.5mm

           被测齿轮模数　m = 2

           齿轮                Z = 60

           材料               电工钢

　　　　   信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

    3、 测量范围：50～5000Hz

    4、 使用时间：连续使用

    5、 工作环境：温度 -20～+60?C

    6、 输出形式：X12K4P四芯插头

    7、外形尺寸：外径M16×1　总长120mm(总长可根据用户定制)



三、外形图：

　

四、使用注意事项

　　　１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。

　　　２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值。
