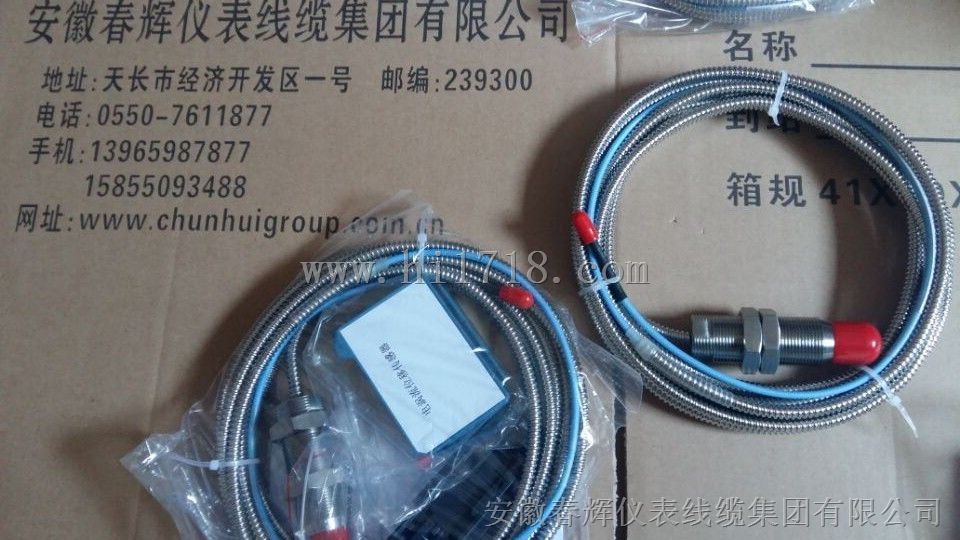

JL-70系列一体化电涡流传感器

广泛用于电力、石化、冶金、机械等行业，对大型旋转机械的轴位移、轴振动、轴转速等参数进行在线实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。可测量位
移、振幅、转速、尺寸、厚度、表面不平度等

技术参数

1. 工作温度：-25~+85℃，温漂0.05％/℃
2. 防护等级：IP68
3. 输出形式：三线制电压或电流输出
4. 频率响应：0~10kHz
5. 电压输出形式传感器供电电源：（1）+12dc~+30vdc供电，输出范围0.1~10.5v或1~5v或0.5~4.5v，功耗≤12mA（不含输出电流）；（2）-18vdc~-24vdc供电，输出范围-2~-18v，功耗≤12mA（不含输出电流）；（3）±12vdc~±15vdc供电，输出0~+5v或0~+10v或-5~+5v或-10~+10v功耗≤±12 mA（不含输出电流）。
电流输出形式传感器供电电源：+18vdc~+30vdc供电，4~20mA电流输出，功耗≤12mA（不含输出电流）。
6. 纹波（测量间隙恒定时输出噪声峰峰值）：电压输出形式的传感器输出纹波不大于20mV；电流输出形式的传感器输出纹波不大于30μA。
7. 负载能力：电压输出形式的传感器输出阻抗不大于51Ω，驱动信号电缆长度300m；4~20mA电流输出形式的传感器最大负载电阻不大于750Ω，带负载时输出变化-1％。
8. 测量参数

探头直径	线性量程（mm）	非线性误差	非线性误差
Φ5	1（可扩展到2）	≤± 1%	Φ15
Φ8	2（可扩展到4）	≤± 1%	Φ25
Φ11	4（可扩展到10）	≤± 1%	Φ35
Φ25	12（可扩展到20）	≤± 1.5%	Φ50
Φ50	25	≤± 2%	Φ100

9. 外形尺寸

探头直径	可选壳体螺纹	壳体螺纹长度		探头部分长度
探头直径	可选壳体螺纹	不带铠装	铠装输出	探头部分长度
Φ5	M10×1	75mm	85 mm	5～8mm
Φ5	M16×1	50mm	60 mm	5～8mm
Φ8	M10×1	75mm	85 mm	11～13mm
	M12×1	50mm	60 mm
	M16×1	50mm	60 mm
Φ11	M10×1	75mm	85 mm	11～13mm
	M12×1	50mm	60 mm
	M16×1	50mm	60 mm
Φ25	M14×1.5	75mm	85 mm	35mm
	M16×1	50mm	60 mm
	M30×2	50mm	60 mm
Φ50	M14×1.5	75mm	85 mm	55mm
	M16×1	50mm	60 mm
	M30×2	50mm	60 mm

订货指南

JL-70-A□□-B□□-C□□-D□□-E□□-F□□
A:量程 01：1mm、02：2mm、03：3mm、04：4mm……29：29mm、30：30mm；
B:输出方式 01：0.5～10.5V输出、02：1～5V输出、03：4～20mA输出、04：-2～-18V输出、
05：0～5V输出、06：-5~+5V输出、07：-10～+10V输出；
C:螺纹规格 01:M10×1、02:M12×1、03:M16×1…；
D:壳体长度 01：50mm、02：80mm…；
E:电缆长度 00：接头输出、05：5m、12：12m;
F:铠装选择 01:铠装、02：非铠装；
