13965987877DWQZ系列电涡流传感器
应用领域:
正广泛应用于电力、石油化工、冶金等行业的汽轮机、水轮机、发电机、鼓风机、压缩机、齿轮箱等设备的位移、振动、转速、油膜厚度等参数的在线监测与故障诊断。
典型应用示意
技术指标
探头:工作温度-50~ +175°C 温漂≤0.05%/°C
前置器:工作温度-50~ +120°C 温漂≤0.05%/°C
互换性:误差≤5%
频响:0~10kHz;幅频特性1kHz处-1%、10kHz处-5%;相频特性1kHz处-1°、10kHz处-100°
输出特性:
1、负电压输出 供电电源:-18Vdc~ -24Vdc 功耗≤12mA(不含输出电流)
2、4~20mA电流输出 供电电源:+18Vdc~ +30Vdc 功耗≤12mA(不含输出电流)
第二节 探头型号规格

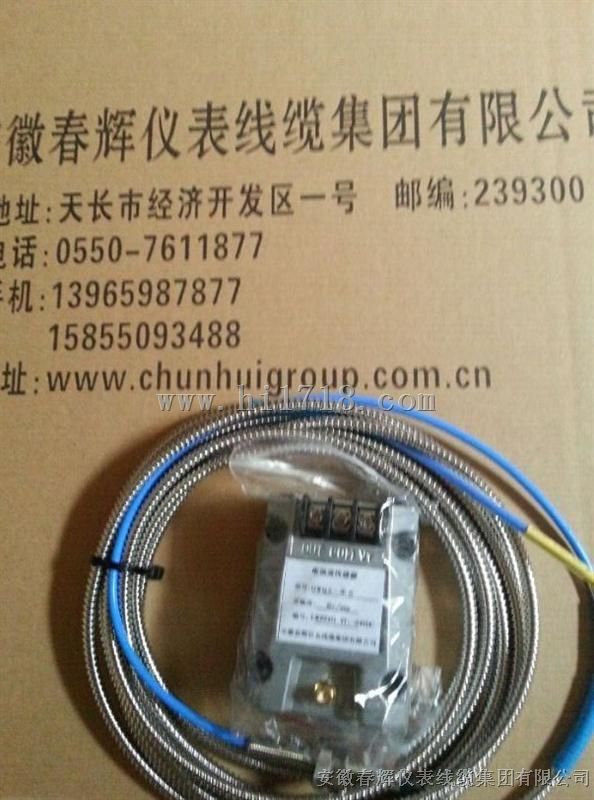

DWQZ系列探头 探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成,根据不同的测量范围,可以选用不同直径规格(如:Φ8mm、Φ11mm、Φ25mm)的探头;根据不同的安装要求,可以选用不同安装方式(如:正装、反装、无螺纹)和1m或0.5m电缆长度的探头。 DWQZ系列延伸电缆 延伸电缆的两端都安装有SMA自锁插头,其中一头配备了防油保护套,专用于保护自锁插头不受油污介质污染,以提高系统可靠性。延伸电缆长度可分为4m、4.5m、8m、8.5m四种。 DWQZ系列前置器 前置器是系统的部分,它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路,与延伸电缆、探头一起构成各种规格的DWQZ型电涡流传感器。拫据配用探头的直径规格,DWQZ前置器分为Φ8mm、Φ11mm、Φ25mm三种规格,根据系统电缆总长(探头电缆长度+延伸电缆长度),每种规格又分为5m、9m二种类型。 |
DWQZ系列电涡流传感器主要技术参数: |
传感器型号 | DWQZ Φ8 mm | DWQZ Φ11 mm | DWQZ Φ25 mm | ||
探头直径( mm ) | 8 | 11 | 27.1 | ||
静态线性范围( mm ) | 2 | 4 | 12.7 | ||
静态灵敏度( V/mm ) ≤1.0% | 8 | 4 | 0.8 | ||
静态幅值线性度 | ±2.0% | ±5.0% | |||
动态幅值线性度 | ±10% | ||||
静态零值误差 | 0.5% | ||||
静态幅值稳定度 | 0.5% | ||||
动态参考灵敏度误差 | 3.0% | ||||
静态幅值重复性 | 1.0% | ||||
频率响应 | 0 ~ 5KHz(0.5dB) | ||||
系统温漂 | 0.1% | ||||
测量范围中点间隙( mm ) ±5% | 1.8 | 3 | 9 | ||
测量范围中点电压( V ) ±5% | -10 | -10 | -7.08 | ||
被测物材料、形状 | 金属材料 , 基准材料为 45 #钢,轴 , 平面 , 轴上测量盘 | ||||
轴的直径不小于( mm ) | 80 | —— | —— | ||
测量盘直径不小于( mm ) | 18 | 30 | 70 | ||
电源电压( V ) | -20~26Vdc | ||||
功耗( mA ) | 12 | 12 | 15 | ||
输出负载 | 10KΩ | ||||
标定时环境温度 | ( 20±5 ) ℃ | ||||
存储 温度 | 前置器 | -35 ℃ ~ +100 ℃ | |||
探头 | -40 ℃ ~ +177 ℃ | ||||
电缆 | -40 ℃ ~ +177 ℃ | ||||
使用 温度 | 前置器 | -30 ℃ ~ +70 ℃ | |||
探头 | -40 ℃ ~ +150 ℃ | ||||
电缆 | -40 ℃ ~ +150 ℃ | ||||
系统总重 ( 标准配置 ) | 500g±3% | 700g±3% | |||
系统电缆总长 ±10% | 5 m或 9 m | ||||
延伸电缆长度 ±5% | 4 m、 4.5 m、 8 m、 8.5 m | ||||
探头电缆长度 ±5% | 1 m、 0.5 m | ||||
相对湿度 ( 具有接头保护时,无浸水 ) | 100%冷凝 | ||||
海拔高度限制 | <2000m | ||||
正常工作环境 | 无强磁场、无腐蚀性汽液体、无强振源 | ||||
危险工作环境( DWQZi 系列) | Ⅱ A~ Ⅱ C 级、 T2~T5 组爆炸性气体混合物的0区、1区、 2 区危险场所 | ||||
外壳防护等级 | 不低于 IP20 | ||||
传感器外壳表面温度 | 不得超过 135 ℃。 | ||||
绝缘电阻 | > 500M Ω | ||||
绝缘强度 | > 500V |
螺纹规格允许有其它选择
C 安装方式选择
标准安装
反向安装
(方式一)通常用套筒固定于机器外
(方式二)φ50探头常用方式
电缆侧出
安装轴向空间较小时选用,通常用夹块固定
法兰安装
安装轴向空间较小时选用,用螺栓固定
☆ 除非采用机器外部安装支架安装探头或者安装空间限制,通常选择标准安装类型的探头。
D 无螺纹长选择
以10mm为单位,
无螺纹长0mm 0 0,
无螺纹长250mm 2 5,
递增量10mm 0 1
☆ 探头的无螺纹部分是为了方便安装:采用螺孔安装时,适当长度的无螺纹部分可以减少需要旋入螺孔的长度。
E 壳体长度选择
以10mm为单位,
壳体长度20mm 0 2 ,
壳体长度250mm 2 5 ,
递增量10mm 0 1
