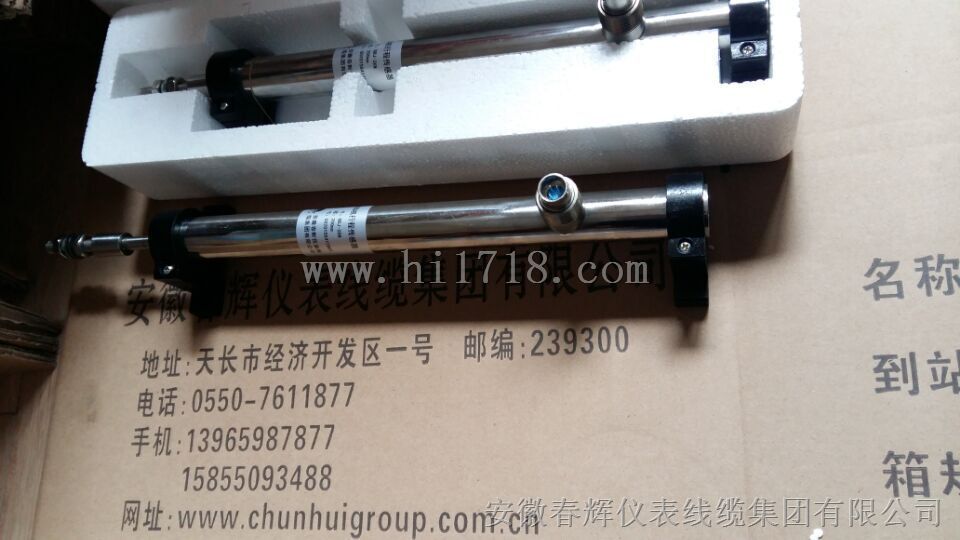

HTD-150-6,hzd-250-6,

HTD-200-6h油动机传感器

是专为测量汽轮机组阀位开度行程而设计的,与油动机监控仪相配
合,具有阀位行程的远传指示,报警,恒流输出等功能.　

抗干扰
能力强，线性好，结构简单，不易损坏，能长期连续使用。

测量原理：如图所示，当铁芯在中频信号的螺旋线圈内移动时， A 与 B 之间的阻抗和 B 与

C之间的阻抗产生变化，由于阻抗的变化与铁芯移动成正比，即电压的变化与铁芯的位移成线性

关系，故取出 VAB ， VBC 的电压差值即可测量出铁芯的位移量。

技术指标：

量程：0~500mm（量程由用户自定）

准确度：±1%（满量程）

环境温度：-20℃~+100℃

相对湿度：≤80%

型号\规格 e l m 行程(r) 初拉长度(E) ΦD Md F
HTD-50-6 105 120 80 50 15 Φ6 8 40
HTD-100-6 185 200 160 100 15 Φ6 8 40
HTD-150-6 235 250 175 150 15 Φ6 8 40
HTD-200-6 285 300 220 200 15 Φ6 8 40
HTD-250-6 337 352 265 250 15 Φ6 8 40
HTD-300-6 455 470 370 300 15 Φ6 8 40
HTD-350-6 455 470 370 350 15 Φ6 8 40
HTD-400-6 605 620 505 400 15 Φ6 8 40
HTD-450-6 755 770 590 450 15 Φ6 8 40
HTD-500-6 755 770 590 500 15 Φ6 8 40
