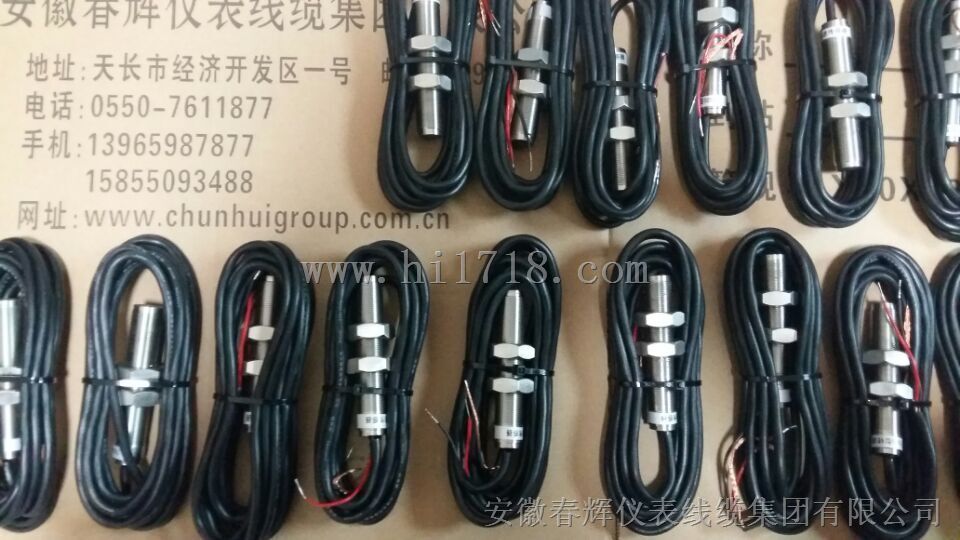

- 产品名称：磁阻式转速传感器 CS-1-L65
- 产品型号：磁阻传感器 CS-1 L=65
- 所属类别： >
- 发布时间：2015-07-24
- 已获点击：267
- 品牌/商标：本厂部
- 企业类型：制造商
详细说明
磁阻传感器 CS-1 L=65
磁阻式转速传感器采用电磁感应原理达到测速功能，抗干扰性能好，具有输出信号大，无需外接电源，可在烟雾，水气，油气等恶劣环境中使用。
齿轮材料：应采用导磁率强的金属材料。
齿形：成渐开线齿形是最合适的齿形，用大模数的齿形或用其它的齿形将会产生巨大的波形畸变，这将会妨碍的测量，如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上。
多用于测量转速、周期、速度。广泛应用于机械、冶金、石油、化工、交通、自控、军用、汽车 ABS 、出租车记价器、摩托车发动机转速、火车车轮转速、飞机发动机转速等各个领域。
技术参数：
1. 齿轮模数： 2~4 齿宽：大于 5mm
2. 直流电阻：200±15Ω(25℃)
3. 工作温度：-10 ~+120℃
4. 抗 振 动：20g
5. 螺纹规格：M16传感器
6. 重 量：约120g
7. 安装间隙：1～5mm
8. 转速与输出电压关系(传感器与齿轮间隙为0.8mm,60齿，传感器输出电压为峰峰值)
转速（ n/min） | 70 | 100 | 224 | 342 | 477 | 665 | 920 | 1167 | 1505 | 2080 | 2509 | 3050 | 3606 | 4334 | 4620 |
输出电压 (v) | 0.8 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8.5 | 10 | 12 | 13 | 15 | 17.5 | 18.5 |
