产品名称：分体式振动温度变送器SWZT-1F-A
产品型号：SWZT-1F-A
所属类别：变送器 > 其他变送器
发布时间：2015-07-24
已获点击：412
企业类型：制造商
新旧程度：全新

详细说明

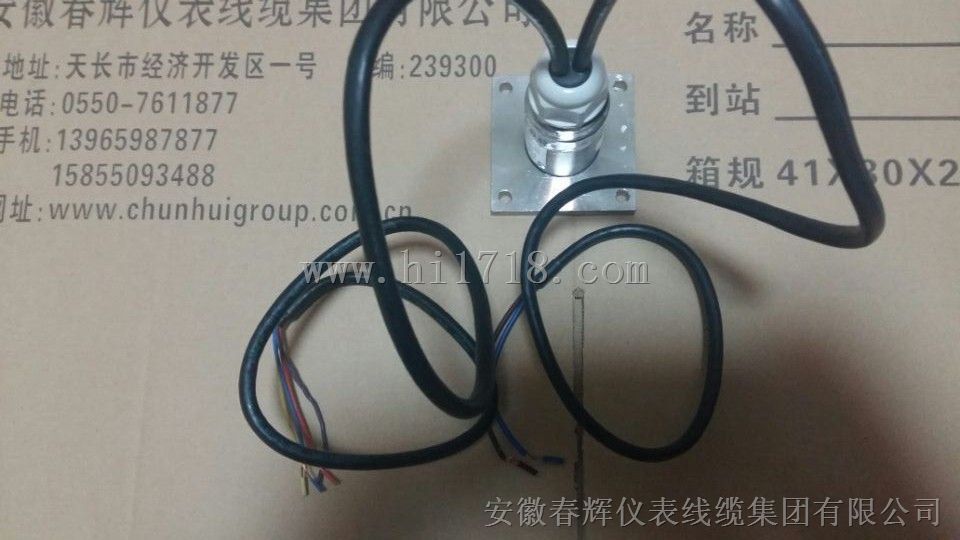

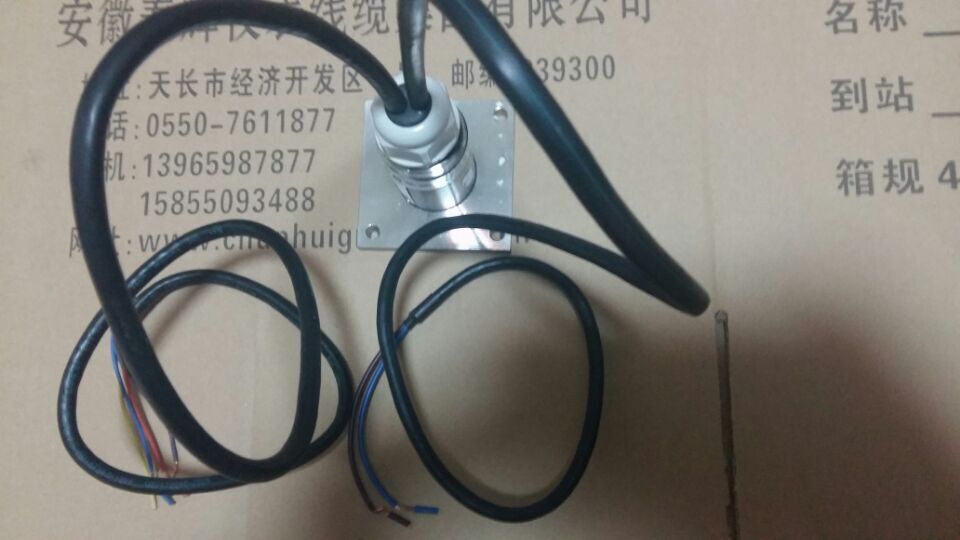

分体式振动温度变送器SWZT-1F, SWZT-1F-A

是和SWZQ-1A+风机监控报警器配套使用的

1.1 SWZQ-1A风机监控报警器主要用于对冷却塔风机运行过程中风机的振动速度和滑油温度进行实时监控，当振动速度或滑油温度超过给定值时，进行声光报警，并通过继电器触点输出，自动切断风机电源，起到保护风机，减小损失的作用。

1.2 SWZQ-1A风机监控报警器在设计过程中广泛采用了国内外先进技术和科研成果，它与以往各型号报警器相比，具有以下几方面显著特点：

1.2.1 对振动速度和滑油温度两个参数的监控处理集成在一块线路板上，由一块二次仪表完成，因此，主控柜可以留出更多的空间用以安装其它仪表；

1.2.2 二次仪表采用微处理器进行数据的采集、处理和输出，因此，可靠性、稳定性以及集成度和智能化水平更高；

1.2.3 具有标准4~20mA电流输出接口，可与集群控制的计算机连接；

1.2.4 振动传感器采用的集成电路芯片，高，工作稳定可靠；

1.2.5 振动探头和温度探头是分体式，可广泛适用于各型风机对传感器的安装要求；

1.2.6 仪表和二次仪表的连接采用电流接口，传输距离可达到更远，抗干扰性更强，数据可靠性更高。

1.2.7 仪表采用了严格的密封工艺以及牢固的安装方式，使仪表在恶劣条件下的工作寿命大大提高。

1.2.8 由于采用了硬件及软件措施，可以将大部分由意外因素（如阵风）造成的瞬时偏大的振动值从数据阵列中剔除，大大降低了误报警率。

SWZT-1F振动温度变送器和Cu50铜热电阻。

温度测量范围0--100℃，振动速度有效值0--10mm/s，并具有报警指示及输出。

振动探头底座尺寸图

温度探头焊接有M27x2安装螺纹，一般安装在风机的油尺孔上。使用时，先将风机油尺孔上的螺塞拧下，然后将探头插入油尺孔内，拧紧M27X2安装螺母即可。参见图3。

振动探头导线孔引出两根电缆线，用以与温度探头、二次仪表进行连接。

3.3 二次仪表与仪表的连接

温度探头的连接：连接采用RVVP4x0.5二芯0.5平方毫米软屏蔽线，温度探头引出的二芯线与振动探头引出的二芯线进行线色对应连接，并用聚氯乙烯胶布包紧密封。

温度和振动信号通过振动探头顶端引出的RVVP4x0.5四芯0.5平方毫米软屏蔽电缆输入到二次仪表。

注意：线—线连接时要确保同颜色的导线对接，接头处要牢固，并具有良好的绝缘和密封。

四芯引线与二次仪表的连接关系如表1所示。

四芯电缆引线与二次仪表的连接关系

安徽春辉仪表线缆集团有限公司
