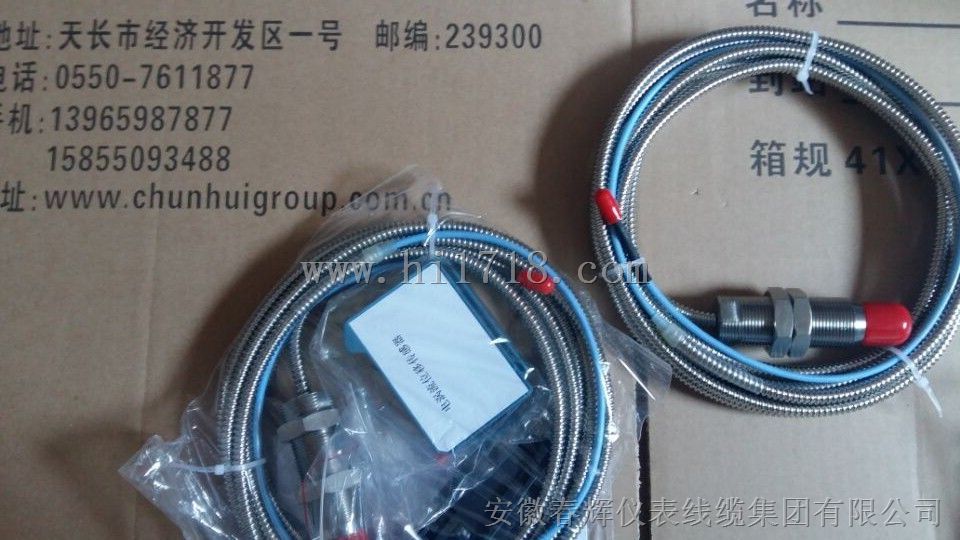

- 产品名称：3300XL，3800XL电涡流传感器
- 产品型号：3300XL，3800XL电涡流传感器
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2015-07-24
- 已获点击：523
- 企业类型：制造商
详细说明
3300XL，
3800XL系列电涡流传感器
探头头部直径 | 探头螺纹 | 角钢型号 | 宽度（W） | 探头安装孔（D） | 固定螺栓槽（C*L） | 固定螺栓 |
Φ5 | M8*1 | 3.2/2 | 15 | 8.5 | 4.5*10 | M4*10 |
Φ8 | M10*1 | 4/2.5 | 20 | 10.5 | 6.5*25 | M6*20 |
Φ11 | M14*1.5 | 5/3.2 | 25 | 14.5 | 8.5*25 | M8*20 |
Φ25 | M30*2 | 10/6.3 | 55 | 30.5 | 12.5*30 | M12*30 |
Φ50 | M14*1.5 | 18/11 | 75 | 14.5 | 16.5*50 | M16*50 |
探头安装支架选择
实际的测量值是被测体相对于探头的相对值，而需要的测量结果是被测体相对于基座的，因此探头必须牢固在基座上，通常需要用安装支架来固定探头。对于不同的测量要求和不同的被测体结构，安装支架的形状和尺寸各种各样，常用的有机器内部探头安装支架和机器外部探头安装支架。
l 机器内部探头安装支架
在机器内部安装支架，对探头规格要求比较灵活，而且探头安装支架通常采用角钢就可以实现，但是在选择角钢的规格时，应使角钢的强度尽量高，否则就有可能由于支架的振动造成附加误差，如图2-9所示。对于几种常规探头，推荐采用的角钢尺寸见表2-3所示，加工形状如图2-8所示（本公司可提供加工好的支架），其它规格的探头安装支架可参照加工。在现场安装时，可以用锤子敲打支架，同时用示波器观察前置器的输出信号来检查其谐波频率的大小。一般要求谐波频率至少为机器转速的十倍，才能保证测量的准确性。
详细的规定参见订货指南。如延伸电缆型号标记为NE310030-040-XX-XX-XX，表示延伸
电缆长度为4m，如果与其配套的探头电缆长是1m（探头型号标记为：NE31XXXX-XXX-XXX-10-XX-XX-XX ），前置器要求的电缆长度是5m(前置器型号标记为：NE31XX80-50-XX-XX )，则延伸电缆的长度就是正确的。如果是成套订货，通常在出厂校验单上标明了作为系统校验的探头、延伸电缆、前置器的型号和编号，对照出厂编号组成系统，一般不会错。
1、标记延伸电缆
在延伸电缆的两端分别进行特定标记（如“1#水平振动”、“轴位移”等）来说明起作用以及区分多套传感器各部分之间的连接关系，电缆两端都做标记以便在多根电缆头中进行分辨，这种标记应该能防油、防水。
※ 以上两个步骤如果在进行探头安装时已经做过，则省略。
2、铺设延伸电缆
如果采用管道铺设则应预先将管道安装好（见图2-13），并检查管道内应干净，无尖锐凸起或粗糙表面，以防污染和划伤电缆。将电缆穿过管道时，首先应该用橡皮套（产品出厂时每个接头都套有一个）套上需要塞进管道一端的接头(是转接头还是高频接头,从管道的那端开始塞进延伸电缆；从靠近前置器安装盒端开始，则是转接头塞入管道；从靠近探头接线盒端开始，则是高频接头塞入管道），以保护接头不会被污染。
如果不用管道铺设，则需要选用铠装的延伸电缆。安装时可采用线夹之类的东西将延伸电缆固定在较安全的地方，以减少电缆可能被损伤的机会。
3、连接延伸电缆
将延伸电缆的转接头穿到探头接线盒内，并套上一节约80 mm长的Φ8透明热缩套管后，将延伸电缆的转接头与探头电缆高频接头连接并拧紧，把热塑套管移到连接处，使连接处两边的热塑套管长度一样，在用750W电吹风加热塑管，使其收缩包紧探头。
详细的规定参见订货指南。如延伸电缆型号标记为NE310030-040-XX-XX-XX，表示延伸
电缆长度为4m，如果与其配套的探头电缆长是1m（探头型号标记为：NE31XXXX-XXX-XXX-10-XX-XX-XX ），前置器要求的电缆长度是5m(前置器型号标记为：NE31XX80-50-XX-XX )，则延伸电缆的长度就是正确的。如果是成套订货，通常在出厂校验单上标明了作为系统校验的探头、延伸电缆、前置器的型号和编号，对照出厂编号组成系统，一般不会错。
1、标记延伸电缆
在延伸电缆的两端分别进行特定标记（如“1#水平振动”、“轴位移”等）来说明起作用以及区分多套传感器各部分之间的连接关系，电缆两端都做标记以便在多根电缆头中进行分辨，这种标记应该能防油、防水。
※ 以上两个步骤如果在进行探头安装时已经做过，则省略。
2、铺设延伸电缆
如果采用管道铺设则应预先将管道安装好（见图2-13），并检查管道内应干净，无尖锐凸起或粗糙表面，以防污染和划伤电缆。将电缆穿过管道时，首先应该用橡皮套（产品出厂时每个接头都套有一个）套上需要塞进管道一端的接头(是转接头还是高频接头,从管道的那端开始塞进延伸电缆；从靠近前置器安装盒端开始，则是转接头塞入管道；从靠近探头接线盒端开始，则是高频接头塞入管道），以保护接头不会被污染。
如果不用管道铺设，则需要选用铠装的延伸电缆。安装时可采用线夹之类的东西将延伸电缆固定在较安全的地方，以减少电缆可能被损伤的机会。
3、连接延伸电缆
将延伸电缆的转接头穿到探头接线盒内，并套上一节约80 mm长的Φ8透明热缩套管后，将延伸电缆的转接头与探头电缆高频接头连接并拧紧，把热塑套管移到连接处，使连接处两边的热塑套管长度一样，在用750W电吹风加热塑管，使其收缩包紧探头。
