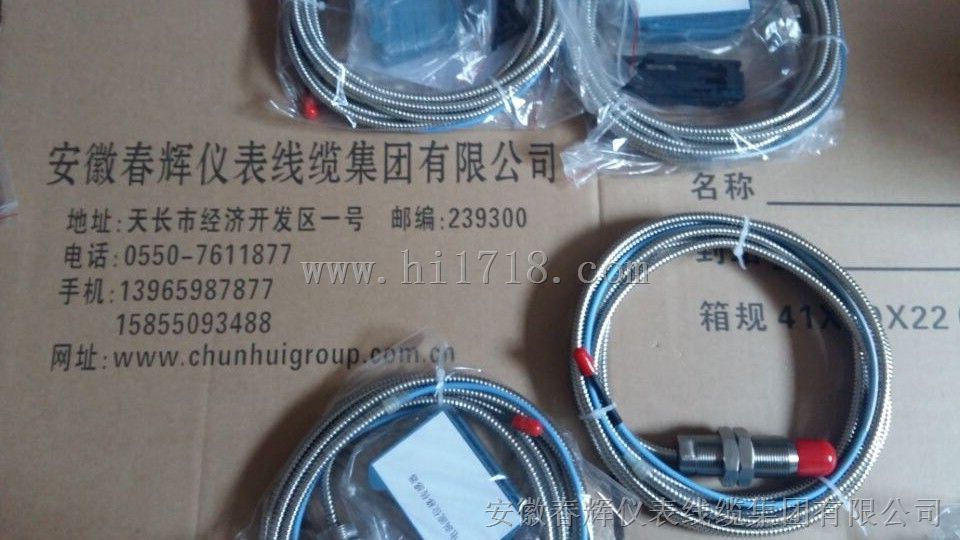

电涡流传感器WT0110-A01-B00-C09-D10
  • 产品名称：电涡流传感器WT0110-A01-B00-C09-D10
  • 产品型号：电涡流传感器WT0110-A01-B00-C09-D10
  • 所属类别：传感器 > 振动/接近/位移传感器
  • 发布时间：2015-07-24
  • 已获点击：461
  • 企业类型：制造商
详细说明

电涡流传感器WT0110-A01-B00-C09-D10


传感器探头
　　探头是采集信号的部件。STV7探头线圈采用特殊合金元素，大大降低了电涡流传感器系统的温度漂移系数值，提高了测量。是涡流传感器史上的技术改革，探头有Ф5~Ф50多种规格供选择，可满足不同测量的需要，探头是传感器系统的必要组成部分。


传感器前置器
　　前置器内部的电子线路可以产生一个特定频率的电信号，它能探测到能量的损耗，并能产生一个输出电压/电流，该电压/电流正比于所测间隙的变化量。前置器对系统电缆长度有特殊要求，前置器有多种输出方式可提供选择，前置器是分体电涡流传感器系统的必要组成部分。

传感器延伸电缆
　　延伸电缆接在探头和前置器之间，延伸电缆与探头电缆长度的总和为整个系统的电缆长度。延伸电缆有多种长度规格供选择，延伸电缆是系统的必要组成部分。

被测体
　　被测体（如旋转轴）的材质、形状等因素对传感器系统的测量结果有着直接的影响。被测体是传感器测量系统的一部分。标准传感器采用的测试材料为AISI4140钢，特殊材料用户可与公司通过合同约定。

安装附件
　　安装附件是为了方便前置器的现场安装特别设计的，有底板和导轨安装两种形式供选择。

.被测体对传感器系统的影响
▲ 传感器系统的校准及其，取决于被测体的一些特性：
u 被测体材料
u 被测体表面尺寸
u 被测体表面磁效应
u 被测体表面平整度
u 被测体表面镀层材质
▲ 被测体材料对电涡流传感器特性的影响
传感器特性与被测体的电导率、磁导率有关。当被测体为导磁材料（如普通钢、结构钢等）时，由于涡流效应和磁效应同时存在，磁效应反作用于涡流效应使得涡流效应弱，因此传感器的灵敏度降低；而当被测体为弱导磁材料（如铜、铝、合金钢等）时，由于磁效应弱、涡流效应相对强，因此传感器感应灵敏度高。
下表列出同一套Φ8探头传感器测量几种典型材料的输出平均灵敏度：
AISI41410 7.87（8.0）mV/um
45#钢 7.97（8.1）mV/um
不锈钢 10.41 mV/um
铝 14.1 mV/um
铜 15.0 mV/um
▲ 被测体表面尺寸对电涡流传感器系统特性的影响
由于探头线圈产生的磁场范围及被测体表面形成的涡流场都是一定的，这样就对被测体表面大小有一定要求。通常，当被测体表面为平面时，以正对探头中心线的点为中心，被测面直径应大于探头头部直径的1.5倍以上；当被测体为圆轴且探头中心线与轴心线正交时，一般要求被测轴直径为探头头部直径的3倍以上，否则传感器的灵敏度会下降，被测体表面越小，灵敏度下降越多。
被测体的厚度也会影响测量结果，被测体中电涡流场作用的大小由频率、材料导电率、导磁率决定，因此如果被测体太薄，将会造成电涡流作用不够，使传感器灵敏度下降。一般要求被测体使用厚度大于0.1mm以上的钢等导磁材料或厚度大于0.05mm以上的铜、铝等弱导磁材料，则灵敏度不会受其厚度的影响。
▲ 被测体表面磁效应对电涡流传感器系统特性的影响
电涡流效应主要集中在被测体表面，如果由于加工过程中形成残磁效应或淬火不均匀、硬度不均匀、金相组织不均匀、结晶结构不均匀等都会影响传感器性能。
API670标准推荐被测体表面残磁不超过0.5微特斯拉。在进行振动测量时，如果被测体表面残磁效应过大，会出现测量波形发生畸变。
▲ 被测体表面平整度对电涡流传感器系统特性的影响
不规则的被测体表面，会给实际的测量带来附加误差，因此要求被测体表面应平整光滑，不应存在凸起、洞眼、划痕、凹槽等缺陷。一般来说，对于振动测量的被测表面粗糙程度要求在0.4um～0.8um之间，对于位移测量则要求在0.4um～1.6um之间。
▲ 被测体表面镀层材料对电涡流传感器系统特性的影响
被测体表面的镀层对传感器的影响相当于改变了被测体材料。镀层的材质、薄厚会略微改变传感器的灵敏度。因为探头能探测到被测体表层材质之下，其灵敏度会受镀层厚度及其特性的影响，一般要求镀层一定要均匀，并且有一定的厚度。
