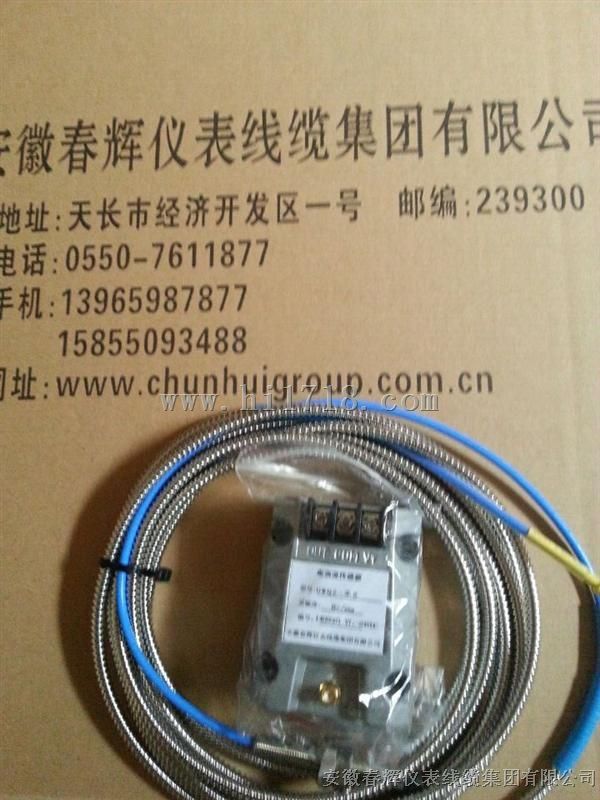

前置器WT0182-A50-B00-C01

产品名称：前置器WT0182-A50-B00-C01
产品型号：前置器WT0182-A50-B00-C01
所属类别：传感器 > 振动/接近/位移传感器
发布时间：2015-07-24
已获点击：441
企业类型：制造商

详细说明

前置器WT0182-A50-B00-C01

探头的使用寿命；

● 前置器有接线容错保护功能，防止因错接线而损坏前置器；

● 铠装结尾处和电缆接触处有特殊结构，防止划伤电缆线；

● 探头线圈保护罩选用PPS工程塑料（耐温250℃）与探头线圈注塑成型，防止线圈松动，降低探头温度漂移系数；

● 探头和探头壳体连接处有特殊锁紧铠装结构和密封装置，可有效防止油污从铠装和电缆或铠装和聚四氟保护管键渗出。

前置器的特性
▲ 概述：前置器内部的高频电子线路为探头线圈提供高频交流激励信号，探头线圈能感应到探头端面与被测面的相对位移（间隙）变化，前置器将探头探测到的相对位移变化线性转换为对应的电压或电流输出。
WT系列前置器的结构具有绝缘装置以减少形成地面回路的可能性。前置器的外壳结构可以保护黄金锁紧接头不会因为前置器由于不慎由高处跌落而造成的损伤。
前置器有底板螺钉安装或35mm标准导轨安装方式供选择，方便更换。
▲ 主要性能指标
● 特点
■ 前置器外形尺寸、安装尺寸、安装方式完全一致（可参考后图）。
■ STV7系列同类规格前置器互换后的非线性误差仍＜±1%，灵敏度偏差＜±1%。
● 技术指标
■ 被测目标材料：AISI 4140钢（42CrMo4）
■ 电源：-23～-27VDC（-2～-18VDC或-4～-20VDC输出）；22～26VDC（4～20mA输出）；±12～±15VDC（0～5V或-5～+5V或-10～+10V输出）
■ 频响：0～10KHz
■ 温度范围：-25～85℃
■ 本安设计
● 安装方式选择
■ 底板螺钉安装
■ 35mm标准导轨安装
● 使用注意事项
■ 为保证每套传感器都工作在线性状态，每个前置器应匹配对应的探头规格，如前置器标牌上有11mm字样，它只能匹配Φ11探头；
■ 前置器标牌上标注了前置器对应的系统电缆长度，即探头电缆长度与延伸电缆长度之和；
■ 前置器标牌上标注了前置器的灵敏度及输出方式，不同探头规格、不同输出方式的前置器的灵敏度不同；
■ 前置器有错误接线保护（容错保护）；
■ 前置器的消耗电流﹤10mA（负电源型，正负电源型）；
■ 前置器线性起始点为-2.00V；
■ 前置器输出纹波＜10mV（P-P）（负电源型，正负电源型）

延伸电缆的特性
延伸电缆是为了安装方便而设计的、与探头电缆通过接头进行连接的那部分电缆，它是传感器系统的组成部分。延伸电缆用于增加探头头部到前置器之间信号传输的距离。延伸电缆的长度加上探头本身所带电缆的长度之和即为传感器系统电缆的长度。
延伸电缆的长度可选：3.0m、3.5m、4.0m、4.5m、5.0m、5.5m、7.0m、7.5m、8.0m、8.5m、9.0m、9.5m。
延伸电缆有两种接头可供选择：黄金锁紧接头或不锈钢接头（在化工行业等具有强腐蚀性气体的环境中，推荐选用不锈钢接头）。
STV7延伸电缆和探头电缆都采取双层屏蔽：电缆线外壳采用软管铠装保护；软管外面还套有一层绝缘的特氟龙外皮。STV7的编织铠装和装在某些类型电缆上的不锈钢铠装不同，它在保护内部电缆不被损伤的同时也可防止地面回流问题对其造成伤害。
