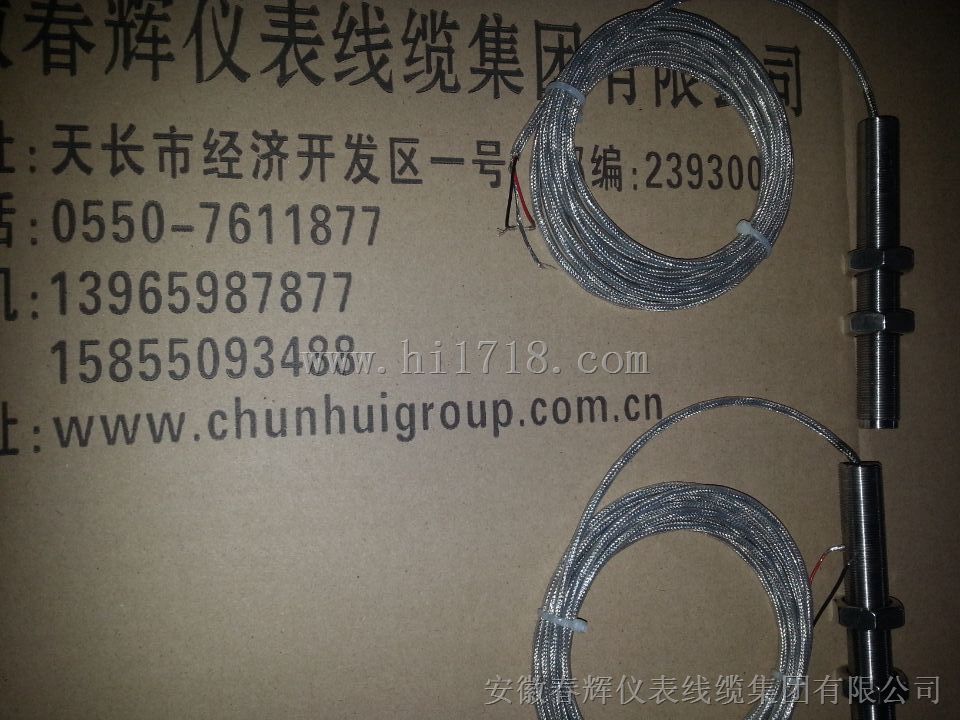

- 产品名称：T-05磁电传感器
- 产品型号：T05磁电式传感器
- 所属类别：车用仪表 > 转速表
- 发布时间：2015-07-24
- 已获点击：564
详细说明
| 类型 | 传感器 | T05 | |
| 型号 | T05 磁电式传感器 | 感应类铁金属齿轮等转动、移动目标物数字电流沉输出（集电极开路门输出）抗干扰能力强宽阔的供电电源范围（5～15V）特殊要求需在订货时指明电源反接保护工作状况LED 指示外形尺寸：螺纹外径M18×1.5，长度与T03相同，特殊要求订货时指明 |
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入JX5031转速表，在转速表里设定好齿数，转速表就可以反应出轴的转速。
技术数据
1.输出电压：
在齿轮模数4、齿数60、材料为G3、间隙为1mm时
转速为 1000转/分 输出有效值大于5V
转速为 2000转/分 输出有效值大于10V
转速为 3000转/分 输出有效值大于15V
2.直流电阻：低阻200~250Ω；高阻500~600Ω
3.绝缘阻抗：在500V直流时大于50MΩ
