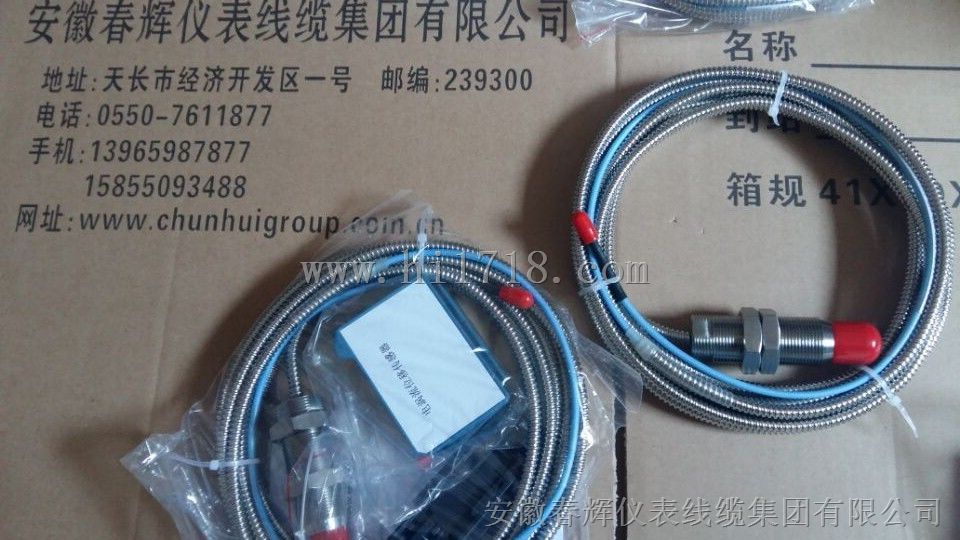

cwy-d0-9800电涡流位移传感器

能测量被测体（须是金属导体）与探头端面的相对位置。由于其非接触测量、长期工作可靠性高、灵敏度高、抗干扰能力强、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。可测量位移、振幅、转速、尺寸、厚度、表面不平度等。从转子动力学、轴承学的理论上分析，大型旋转机械的运行状态主要取决于其——转轴，而电涡流位移传感器能直接测量转轴的状态，测量结果可靠、可信。

节简介
9800系列电涡流位移传感器的科技：
1、“线圈温度稳定性参数匹配”技术保证良好的探头温度稳定性；
2、采用新型PPS工程塑料通过“二次注塑”工艺，保证良好的探头密封性、尺寸稳定性和互换性，工作温度范围扩展到-50℃～+175℃；
3、“变形联接”工艺组合，更高探头强度、可靠性；
4、“深度负反馈稳定谐振回路”技术，使前置器稳定性达到(0.05%/℃,0.02%/年)；
5、按美国军用规范设计生产，前置器可在-50～+105℃环境下长期连续工作；
6、前置器电路采用容错设计，保证任意接线错误不会损坏；
7、前置器采用电子技术，功耗低于12mA；
8、前置器壳体采用压铸工艺、高频插座内凹及接线端子镶嵌保护、工程塑料隔离绝缘等结构，使前置器更加坚固、安装使用更加方便；
9、先进的电涡流位移传感器相频特性的测试和控制方法，使JX20系列产品在动态特性方面处于国际水平。

应用领域：
正广泛应用于电力、石油化工、冶金等行业的汽轮机、水轮机、发电机、鼓风机、压缩机、齿轮箱等设备的位移、振动、转速、油膜厚度等参数的在线监测与故障诊断。

典型应用示意

技术指标

探头：工作温度-50～ +175°C  温漂≤0.05%/°C
前置器：工作温度-50～ +120°C  温漂≤0.05%/°C
互换性：误差≤5%
频响：0～10kHz；幅频特性1kHz处-1%、10kHz处-5%；相频特性1kHz处-1°、10kHz处-100°
输出特性：
1、负电压输出        供电电源：-18Vdc～ -24Vdc   功耗≤12mA(不含输出电流)
2、4～20mA电流输出   供电电源：+18Vdc～ +30Vdc   功耗≤12mA(不含输出电流)

A 探头直径选择

☆ 选择探头直径，应保证其线性量程大于被测体移动范围20%以上，除非被测面面积不能满足试件尺寸要求或安装空间限制，应该选择较大的线性量程。

第二节探头型号规格
