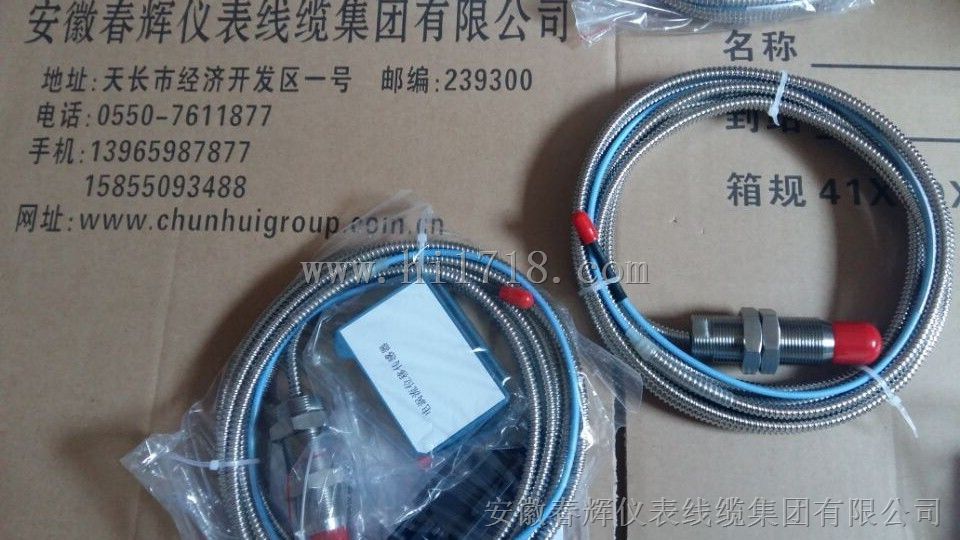

HTW-03-50、HTW-13-50、HTW-03涡流传感器

是一种非接触式的线性化测量工具。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。

广泛应用于电力、石油、化工、冶金等科研单位。对汽轮机、水轮机、鼓风机、压缩机、空分机、齿轮箱、大型冷却泵等大型旋转机械轴的径向振动、轴向位移、键相器、轴转速、胀差、偏心、以及转子动力学研究和零件尺寸检验等进行在线测量和保护。

灵敏度

　　　　　　　　横坐标：探头直径　　纵坐标：输出方式

线性量程、线性范围、线性误差、被测面积直径

电缆芯线采用合金材料制成，是耐高温的射频同轴电缆。通常约定电缆长度有（0.5m、1.5m、1.0m、2.0m、4.0m、5.0m、6.0m、8.0m、9.0m、10.0m）供用户选择。如需选择延伸电缆，则必须确保系统总的电缆长度（探头电缆线线长+延伸电缆线长）为（3.5m、4.0m、4.5m、5.0m、5.5m、6.0m、6.5m、7.0m、7.5m、8.0m、8.5m、9.0m、9.5m、10.0m）。根据现场的应用环境需要，探头所带电缆可配不锈钢铠装管(外加聚四氟管（耐高温350℃）)，以保护电缆不受损坏和防止过线孔漏油。

使用注意事项
■ 为保证每套传感器都工作在线性状态，每个前置器应匹配对应的探头规格，如前置器标牌上有11mm字样，它只能匹配Φ11探头；
■ 前置器标牌上标注了前置器对应的系统电缆长度，即探头电缆长度与延伸电缆长度之和；
■ 前置器标牌上标注了前置器的灵敏度及输出方式，不同探头规格、不同输出方式的前置器的灵敏度不同；
■ 前置器有错误接线保护（容错保护）；
■ 前置器的消耗电流﹤10mA（负电源型，正负电源型）；
■ 前置器线性起始点为-2.00V；
■ 前置器输出纹波＜10mV（P-P）（负电源型，正负电源型）

安徽春辉仪表线缆集团有限公司

HTW-03-50、HTW-13-50、HTW-03涡流传感器

灵敏度

横坐标：探头直径 纵坐标：输出方式

Φ5 (2mm)

Φ8(2mm)

Φ11(4mm)

Φ25 (12.5mm)

Φ50 (25mm)

-2V~-18V

-7.87V/mm

-7.87V/mm

-3.94V/mm

-0.787V/mm

-0.4V/mm

-4V~-20V

-8V/mm

-8V/mm

-4V/mm

4~20mA

8mA/mm

8mA/mm

4mA/mm

1.28mA/mm

0.64mA/mm

线性量程、线性范围、线性误差、被测面积直径

探头直径

（mm）

线性量程 （mm）

线性起始点 （mm）

线性误差

被测面积直径 （mm）

Ф5

2

0.25

±1﹪

Ф12

Ф8

2

0.25

±1﹪

Ф18

Ф11

4

0.5

±1﹪

Ф33

Ф25

12.5

0.63

±2﹪

Ф68

Ф50

25

3.0

±2﹪

Ф130
