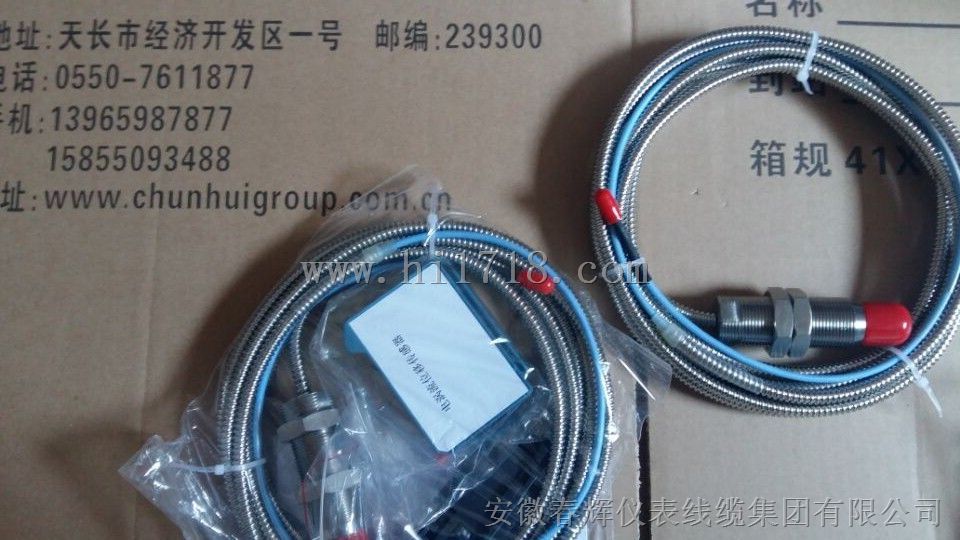

3800XL-A01-X50A-L60-H00-M01-K03涡流传感器

是基于涡流效应的原理制成的非接触式位移传感器．该传感器由探头、加长电缆、前置器组成一套用来测量旋转机械轴的各种运行状态参数：如轴的径向振动、轴向位移、转速、偏心、差胀等。

灵敏度

　　　　　　　　横坐标：探头直径　　纵坐标：输出方式

线性量程、线性范围、线性误差、被测面积直径

前置器外形尺寸、安装尺寸、安装方式完全一致（可参考后图）。
■ 3800系列同类规格前置器互换后的非线性误差仍＜±1%，灵敏度偏差＜±1%。
● 技术指标
■ 被测目标材料：AISI 4140钢（42CrMo4）
■ 电源：-23～-27VDC（-2～-18VDC或-4～-20VDC输出）；22～26VDC（4～20mA输出）；±12～±15VDC（0～5V或-5～+5V或-10～+10V输出）
■ 频响：0～10KHz
■ 温度范围：-25～85℃
■ 本安设计
● 安装方式选择
■ 底板螺钉安装
■ 35mm标准导轨安装
● 使用注意事项
■ 为保证每套传感器都工作在线性状态，每个前置器应匹配对应的探头规格，如前置器标牌上有11mm字样，它只能匹配Φ11探头；
■ 前置器标牌上标注了前置器对应的系统电缆长度，即探头电缆长度与延伸电缆长度之和；
■ 前置器标牌上标注了前置器的灵敏度及输出方式，不同探头规格、不同输出方式的前置器的灵敏度不同；
■ 前置器有错误接线保护（容错保护）；
■ 前置器的消耗电流﹤10mA（负电源型，正负电源型）；
■ 前置器线性起始点为-2.00V；
■ 前置器输出纹波＜10mV（P-P）（负电源型，正负电源型）

安徽春辉仪表线缆集团有限公司

3800XL-A01-X50A-L60-H00-M01-K03涡流传感器

是基于涡流效应的原理制成的非接触式位移传感器．该传感器由探头、加长电缆、前置器组成一套用来测量旋转机械轴的各种运行状态参数：如轴的径向振动、轴向位移、转速、偏心、差胀等。

灵敏度

横坐标：探头直径 纵坐标：输出方式

Φ5 (2mm)

Φ8(2mm)

Φ11(4mm)

Φ25 (12.5mm)

Φ50 (25mm)

-2V~-18V

-7.87V/mm

-7.87V/mm

-3.94V/mm

-0.787V/mm

-0.4V/mm

-4V~-20V

-8V/mm

-8V/mm

-4V/mm

4~20mA

8mA/mm

8mA/mm

4mA/mm

1.28mA/mm

0.64mA/mm

线性量程、线性范围、线性误差、被测面积直径

探头直径

（mm）

线性量程 （mm）

线性起始点 （mm）

线性误差

被测面积直径 （mm）

Ф5

2

0.25

±1﹪

Ф12

Ф8

2

0.25

±1﹪

Ф18

Ф11

4

0.5

±1﹪

Ф33

Ф25

12.5

0.63

±2﹪

Ф68

Ф50

25

3.0

±2﹪

Ф130

量程(mm)

1.5

1.5

灵敏度(mv/μm)

8

8

分辨率(μm)

1

1

工作频率(Hz)

0-4000

0-4000

线性度(%)

1.5

1.5

工作温度(℃)

探头-30～+120

前置器-30～+70

温漂(%℃)

0.1

　　　　　　　　横坐标：探头直径　　纵坐标：输出方式

线性量程
（mm）

线性起始点
（mm）

被测面积直径
（mm）
