SWZT-1F/A分体式振动温度变送器

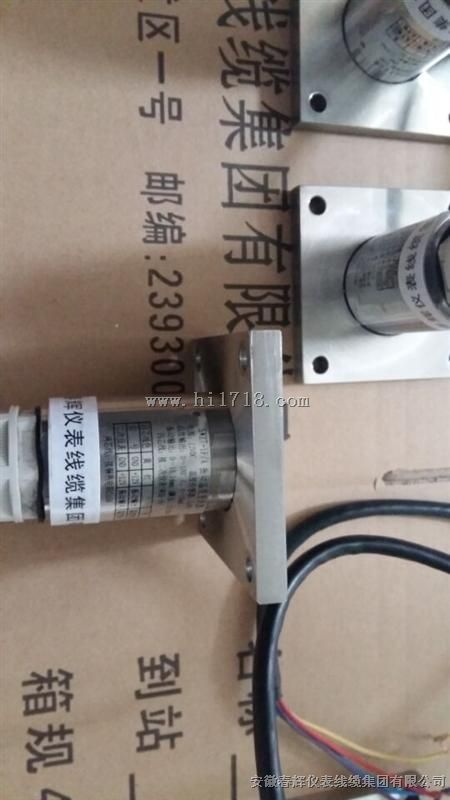

SWZT系列变送器由三部分组成：温度传感器、振动传感器和电流转换电路。温度传感器及其封装组成温度探头，振动传感器、电流转换电路及其封装组成振动探头。根据风机对监控部位的要求，温度探头和振动探头为分体式，适合独立安装

风机监控报警器与温度振动变送器的连接

温度和振动信号通过振动探头顶端的四芯软屏蔽电缆输入到二次仪表。四芯电缆各色线与二次仪表的连接关系如表1所示。

在按表1连接之前，首先截取适当长度的4分软橡胶管，将四芯软屏蔽电缆套入橡胶管内，然后将两条屏蔽电缆按线色参照表一进行连接。注意线-线连接处应用直径3毫米的热缩管进行热封。之后，将4分软橡胶管套入防水接头及连接管件管螺纹上，并扎紧。，用聚氯乙烯胶布将各连接部位密封。

报警临界值设定

按“设置”键持续3秒以上，进入报警值设定程序。从振动速度首位数开始闪烁，每按“设置”键，闪烁位向右移动一位，至最右后又移动到最左，循环往复。通过操作“增加”或“减小”键可以使数值在1~9之间变化。达到理想值后，按“确认”健将数据保存，退出设定程序，进入正常监控状态。

报警设定值为两位有效数字。出厂时，已将振动速度和滑油温度报警值分别设定为6.3mm/s和80℃。

风机振动温度监控报警仪报警设定值检查

按“设置”键不超过3秒，显示振动速度和滑油温度的报警设定值。

报警后确认

当风机的振动速度或滑油温度超过设定值时，二次仪表立即产生控制信号，使内部继电器接通，触点发生转换，可实现自动切断风机电源。同时相应报警指示灯闪烁，蜂鸣器发声。

当监控人员发现后，按“确认”键消除报警声，继电器断电，触点输出恢复至非报警状态，并显示报警值约2秒。此时，若故障仍未排除报警灯变为平光；若故障已排除，报警灯熄灭，恢复正常监控程序。
