概述

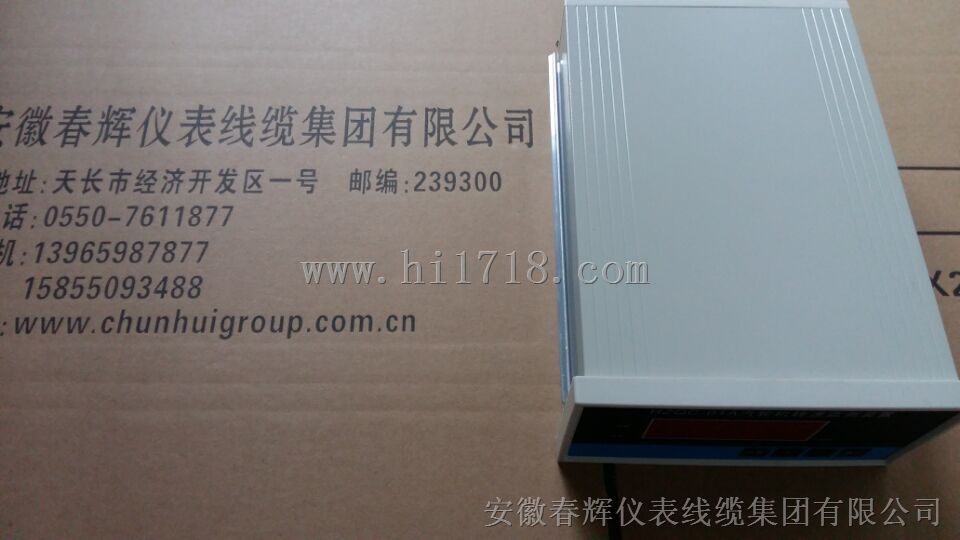

　　CH-SDJ-3B、CH-SDJ-3L振动监测保护仪

SDJ-3B-CH、SDJ-3L-CH振动仪

可测量机壳或者结构相对于自由空间的振动，即振动，特别适用于具有滚珠轴承的机器，在这种机器里轴的振动可较多地传到机壳上，故该监测仪可配接磁电式速度传感器，对旋转机械进行连续测量和保护，传感器的安装应特别注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，该监测仪尤其适用。

功能说明(智能型)

1、实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置

2、面板按键可调整量程值，无需电位器调整，方便现场调试

3、一分钟不按操作键，可自行回到运行状态

4、报警延时调整范围0.1~3秒，以防止现场干扰引起误报警

5、具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警

6、后面板上有与振动幅度值成正比的电流输出端子，供记录输出
电气指标：
1、外接电源；220VAC 50Hz 0.5A
2、输入
信号：接受一个SDJ/SG系列磁电式速度传感器的信号
灵敏度：20mV/mm/S±5%
频响：10～300Hz
输入阻抗：>100KΩ
3、量程：0～500μm（峰-峰值）
4、显示
显示方式：三位0.5英寸LED数字显示
显示：±1 %满量程
光电管LED指示：报警Ⅰ值、报警Ⅱ值红色LED
5、输出
电流输出：4～20mA 有源
输出负载：≤500Ω
6、报警点设置
范围：0～100%满量程
度：±0.5%
7、继电器
密封：环氧树脂
节点容量：2A/220VAC或1A/28VDC
节点输出：常开触点
8、RS485通讯接口：用于参数编程组合
波特率：9.6K～38.4Kbps
环境指标：
温度范围
运行时：0℃～+65℃
储存时：-30℃～+80℃
相对湿度：至95%，不冷凝
物理指标：
单/双通道
外形尺寸：160×80×250mm
开孔尺寸：152+1×74+1 mm
