- 产品名称：挂壁式振动监控仪HZD-W-B，HZD-L-B
- 产品型号：HZD-W-B，HZD-L-B
- 所属类别：工业自动化仪表 > 记录/显示仪表
- 发布时间：2015-07-24
- 已获点击：531

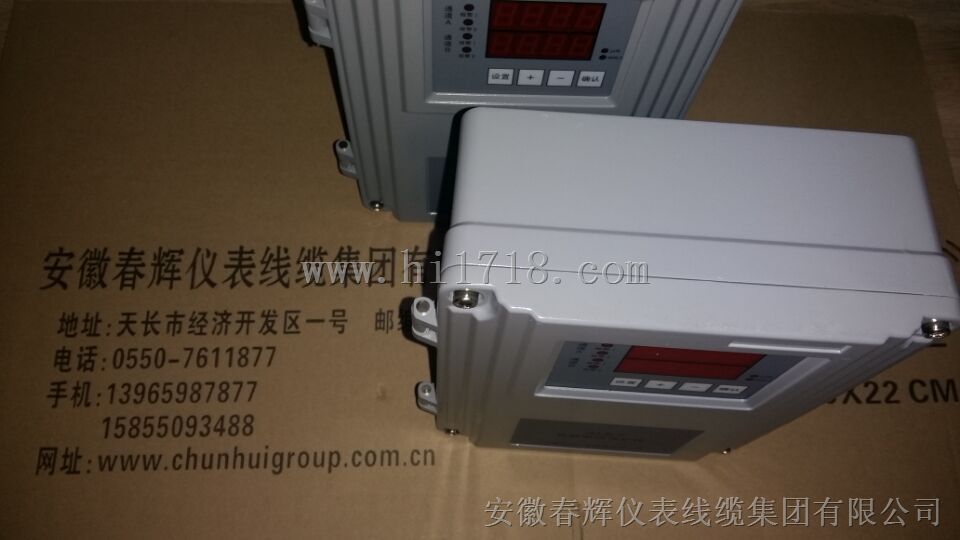

挂壁式振动监控仪HZD-W-B
挂壁式振动烈度监控仪型号:HZD-L-B
HZD-W-B型挂壁式振动监测仪，可测量机壳或者结构相对于自由空间的振动，即振动，特别适用于具有滚珠轴承的机器，在这种机器里轴的振动可较多地传到机壳上，故该监测仪可配接磁电式速度传感器，对旋转机械进行连续测量和保护，传感器的安装应特别注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，该监测仪尤其适用。
功能说明
1、实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置
2、面板按键可调整量程值，无需电位器调整，方便现场调试
3、一分钟不按操作键，可自行回到运行状态
4、报警延时调整范围0.1~3秒，以防止现场干扰引起误报警
5、具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警
6、后面板上有与振动幅度值成正比的电流输出端子，供记录输出
电气指标：
1、外接电源：220VAC 50Hz 0.5A
2、输入
信号：接受一个ST系列磁电式速度传感器的信号
灵敏度：20mV/mm/S±5%
频响：10～300Hz
输入阻抗：>100KΩ
3、量程：0～500μm（峰-峰值）
4、显示
显示方式：三位0.5英寸LED数字显示
显示：±1 %满量程
光电管LED指示：报警Ⅰ值、报警Ⅱ值红色LED
5、输出
电流输出：4～20mA 有源
输出负载：≤500Ω
6、报警点设置
范围：0～100%满量程
度：±0.5%
7、继电器
密封：环氧树脂
节点容量：2A/220VAC或1A/28VDC
节点输出：常开触点
8、RS485通讯接口：用于参数编程组合
波特率：9.6K～38.4Kbps
环境指标：
温度范围
运行时：0℃～+65℃
储存时：-30℃～+80℃
相对湿度：至95%，不冷凝
物理指标：
外形尺寸：245×190×88mm
安装尺寸：孔间距为170×272.5mm
HZD-L-B型挂壁式振动烈度监控仪主要用于对转速600～6000转/分旋转机械的振动烈度进行长期监测，ST系列磁电式振动速度传感器配套，可以监测旋转机械的垂直、水平方向的振动，振动烈度值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与各种DCS、PLC系统配接，当振动值超，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有报警、危险开关量输出，保护机器安全可靠运行。
功能说明
1、实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置
2、面板按键可调整量程值，无需电位器调整，方便现场调试
3、一分钟不按操作键，可自行回到运行状态
4、报警延时调整范围0.1~3秒，以防止现场干扰引起误报
5、具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警
6、后面板上有与振动烈度值成正比的电流输出端子，供记录输出
电气指标：
1、 外接电源：220VAC 50Hz 0.5A
2、 输入
信号：接受一个ST系列磁电式速度传感器的信号
灵敏度：20 mV/mm/s±5%
频响：10～300Hz
输入阻抗：>100KΩ
3、量程：0～50.0mm/s（真有效值）
4、显示
显示方式：三位0.5英寸LED数字显示
显示：±1%满量程
光电管LED指示：报警Ⅰ值、报警Ⅱ值红色LED
5、输出
电流输出：4～20mA 有源
输出负载：≤500Ω
6、报警点设置
范围：0～100%满量程
度：±0.5%
7、继电器
密封：环氧树脂
节点容量：2A/220VAC或1A/28VDC
节点输出：常开触点
8、RS485通讯接口：用于参数编程组合
波特率：9.6K～38.4Kbps
环境指标：
温度范围
运行时：0℃～+65℃
储存时：-30℃～+80℃
相对湿度：至95%，不冷凝
物理指标：
外形尺寸：245×190×88 mm
安装尺寸：孔间距170×272.5 mm
重 量：3Kg
订货指南
振动烈度监控仪必须配置 ST 系列振动速度传感器形成系统
HZD – L - B - A □ - B □ - C □ - D □ -E □
选型说明
量程范围 A □： 1 —— 0 ～ 10.0mm/S ； 2* —— 0 ～ 20.0mm/S ； 3 —— 0 ～ 50.0mm/S
通道选择 B □： 3 ——双通道（挂壁式）；
传感器选择 C □： 1 —— ST-2 ； 2* —— ST-3
报警延时 D □： 1 —— 0.1 秒； 2* —— 1 秒； 3 —— 3 秒
通讯接口 E □ ： 1 * ——有 485 通讯接口； 2——无通讯接口
无特殊要求厂家按 * 项生产 , 如需特殊要求 , 请与我公司协商
