XH-5800-XL-08，

XH-5800-XL-11，

XH-5800-XL-25电涡流传感器

是一种非接触式的线性化测量器件。具有长期工作可靠性好，测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰能力强、不受油污等介质的影响等优点。因此广泛应用于电力、机械、化工、机械等行业，对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态进行非接触式位移测量。可用来做轴的径向和轴向位移、胀差、轴偏心、轴振动、键相和转速的测量。

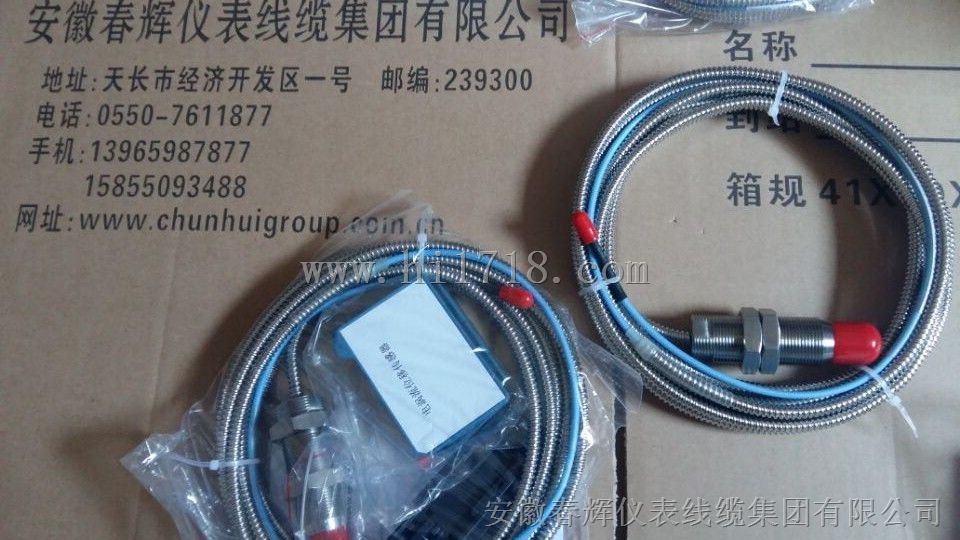

传感器由探头、高频延长电缆、前置放大器组成，客户可根据不同的测量范围和安装方式，选用不同直径规格（φ8mm、φ11mm、φ18mm、φ25mm）的探头和高频延长电缆（含探头5M或9M）。

主要用来测量探头与被测物体之间静态和动态距离，被测物体一般为铁氧体，探头的交变电磁场被铁氧体所吸收，传感器的电子电路感应并处理该变化量，由此得到被测物体的位移量
传感器的应用
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
键相器信号：是为测量轴的旋转速度以及相位角之用。

主要应用于电力、石油、化工、冶金、科研等行业，可对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、冷却泵等大型旋转机械轴的径向振动、轴向位移、键相器、轴转速、胀差、偏心、以及转子动力研究和零件尺寸检验等进行在线测量。

系统由独立的3mm;5mm;8mm;11mm;16mm;18mm;22mm;25mm;36mm;50mm;60mm等等各种探头、延伸电缆和前置器组成.
20V/mm~0.32V/mm的输出使系统的线性范围达0.1~65mm,由于具有这样的线性范围,可广泛应用于往复式和旋转式机械的振动、位移测量.较小的面积效应和宽广的频率响应,也可用于转速和键相等测量.优良的技术性能可直接替换进口同类产品.
探头参数选型请点击参考此页面
电涡流传感器规格有:
-24VDC供电，
-2—-18VDC或-4—-20VDC输出；
+24VDC供电，
4——20mA输出，1--5VDC输出;
+-15VDC供电，
0—5VDC,-5—+5VDC，-10—+10VDC输出，
