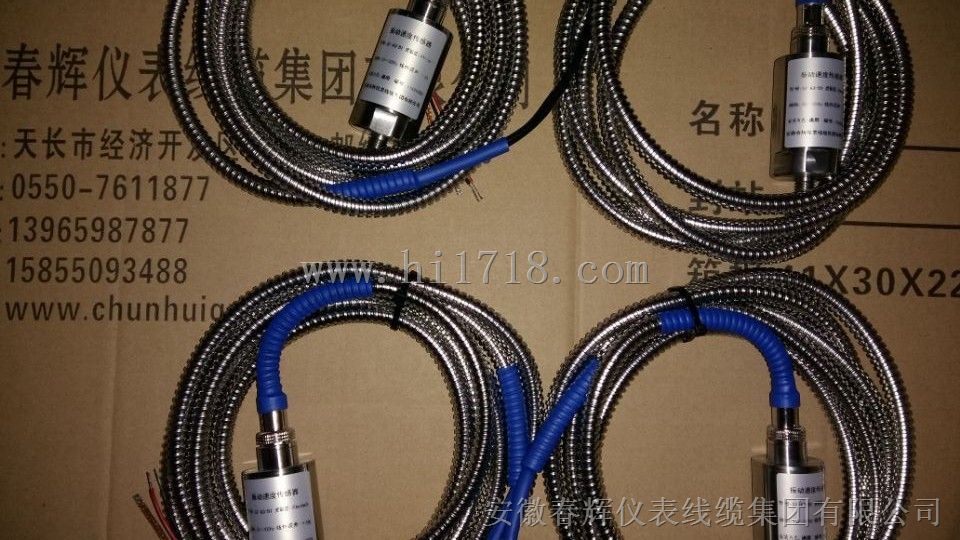

振动速度传感器

JYHK-ST-3， JYHK-ST-2， ST-2G

1、振动速度传感器主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等）。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。
2．技术参数
2．1 灵敏度: 20mv/mms-1
2．2 频率响应（可选）：
a. 5 ~ 100 Hz
b. 10 ~ 500 Hz
c. 10 ~ 1000 Hz
2．3 自振频率： 10Hz
2．4 可测振幅： ≤2000μm(P — P)
2．5 加速度：10g
2．6 测量方向：垂直或水平
2．7使用环境：温度 -40℃~100℃
相对湿度 ≤90%
2．8 外形尺寸：φ35×78mm（圆口）
2．9 重量: 约350g
3．安装
3．1 安装位置：水平或垂直安装于被测振动点上，以传感器底部M10螺钉固定。
3．2 安装尺寸及规范：参看图三（速度传感器的安装及防护），若传感器安装位置受到高温蒸汽等冲刷时，为降低传感器环境温度、需加防护措施，一般情况下可不加防护。
3．3 使用和绝缘要求。传感器输出为悬浮接地、在连接传感器的插头、插座上，都标有1、2、3的数字。 “1”作为传感器讯号输出的正极端，“3”作为负极端，分别接至振动监控仪的背面接线端子上的讯号输入，“1”接正端，“3”接负端，与振动监控仪的连接导线要求有良好的绝缘性能，采用两芯屏蔽电缆，电缆的屏蔽层一端浮空，另一端在振动监控仪的外壳接地。
传感器的安装本厂配用M10的固定螺钉。对传感器安装的防护措施，本厂备有防护罩供应，其余由用户因地制宜自行处理。

保护横向传感器挡板示意图
(3) 磁场屏蔽罩示意图（或防护罩）

4．订货指南
与速度传感器配套的监控仪有：
4．1 8500系列：8500/851(852)型
4．2 单表系列：HZD-W型振动监控仪。
5．注意事项
5．1 传感器应防止剧烈碰幢和敲打。
5．2 运输过程和贮存时应置于专用包装盒内。
振动速度传感器亦称磁电式振动速度传感器，主要安装在各种旋转机械装置的轴承盖上，如汽轮机、压缩机、风机和泵等。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。
2．技术参数
● 灵敏度: 50mv/mms-1 （3型）
● 频率响应（可选）：
a. 5～100 Hz
b. 10～500 Hz
c. 10～1000 Hz
● 自振频率： 10Hz
● 可测振幅： ≤2000μm(P — P)
● 加速度：10g
● 测量方向：垂直或水平
● 使用环境：温度 -30℃～100℃
相对湿度 ≤90%
● 外形尺寸：φ35×78mm
● 重量: 约350g
● 安装螺纹:M10×1.5

可根据用户要求设计制作

技术指标
1 灵敏度：20mV/mm/S±5%
2频率响应：5～300Hz±5%
3 固有频率：约12Hz
4 振幅极限：2mm（峰-峰值）
5加速度：10g
6 安装方式：垂直或水平
7温度范围：-30℃～+120℃
8 相对湿度：至95%不冷凝，且周围无强电磁场干扰
9外形尺寸：φ35×72mm，φ35×58mm10 安装方式：在轴承座上适当位置开个M10×1.5，深10 mm的孔，用双头螺钉固定
