产品名称：汽轮机、压缩机、风机和泵;振动速度传感器
产品型号：振动速度传感器
所属类别：传感器 > 振动/接近/位移传感器
发布时间：2015-07-24
已获点击：358
企业类型：制造商

详细说明

一、简介

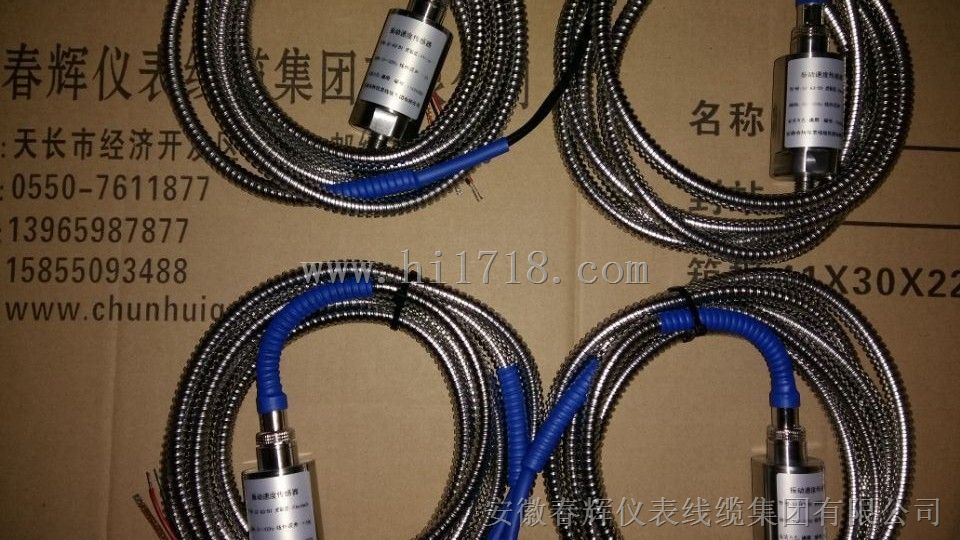

振动速度传感器

主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等）

。它是由运动线圈切割磁力线而输出电压的电磁式传感器，

因此具有工作时不需要供给电源、安装容易等特点。

二、技术参数：

2.0 灵敏度: 20 mV/mm/s

30 mV/mm/s

50 mV/mm/s 2.1

频率响应： 4.5 ～ 1000 Hz

10 ～ 1000 Hz (可选）

2.2 误差: 10- 300HZ < 2% 300- 1000HZ < 4%

2.3 自振频率：10Hz

2.4 可测振幅：≤2mm(P — P)

2.5 加速度：10g

2.6 测量方向：垂直水平两用

2.7 使用环境：温度 -40℃～100℃ (-40℃～150℃特殊定做）

相对湿度 ≤90% 2.8 外形尺寸：φ30×70mm 图一．外形图三、安装： 3.0 安装位置：垂直或者水平安装于被测振动点上，以变送器底部M8×1.25螺钉磁座吸附在被测壳体上，然后将传感器拧在上面拧紧即可。3.1 安装尺寸及规范：参看图三（速度传感器的安装及防护），若传感器安装位置受到高温蒸汽等冲刷时，为降低传感器环境温度、需加防护措施，一般情况下可不加防护。3.2 使用和绝缘要求。传感器输出为悬浮接地、在连接传感器的插头、插座上，都标有1、2、3、4的数字。考虑到接线牢固可靠，将“1、2”和“3、4”分别短接并用。“1、2”作为传感器讯号输出的A端，“3、4”作为B端，与其他设备连接时，A、B端可互换，不用区分。连接导线要求有良好的绝缘性能，采用两芯屏蔽电缆，电缆的屏蔽层一端浮空，另一端接地。传感器的安装本厂配用M10的固定螺钉。对传感器安装的防护措施，本厂备有防护罩供应，其余由用户因地制宜自行处理。

安徽春辉仪表线缆集团有限公司

产品搜索

产品展示

主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等）

。它是由运动线圈切割磁力线而输出电压的电磁式传感器，

因此具有工作时不需要供给电源、安装容易等特点。

二、技术参数：

2.0 灵敏度: 20 mV/mm/s

30 mV/mm/s

50 mV/mm/s 2.1

频率响应： 4.5 ～ 1000 Hz

10 ～ 1000 Hz (可选）

2.2 误差: 10- 300HZ < 2% 300- 1000HZ < 4%

2.3 自振频率：10Hz

2.4 可测振幅：≤2mm(P — P)

2.5 加速度：10g

2.6 测量方向：垂直水平两用

2.7 使用环境：温度 -40℃～100℃ (-40℃～150℃特殊定做）

四、注意事项：传感器应防止剧烈碰幢和敲打。
