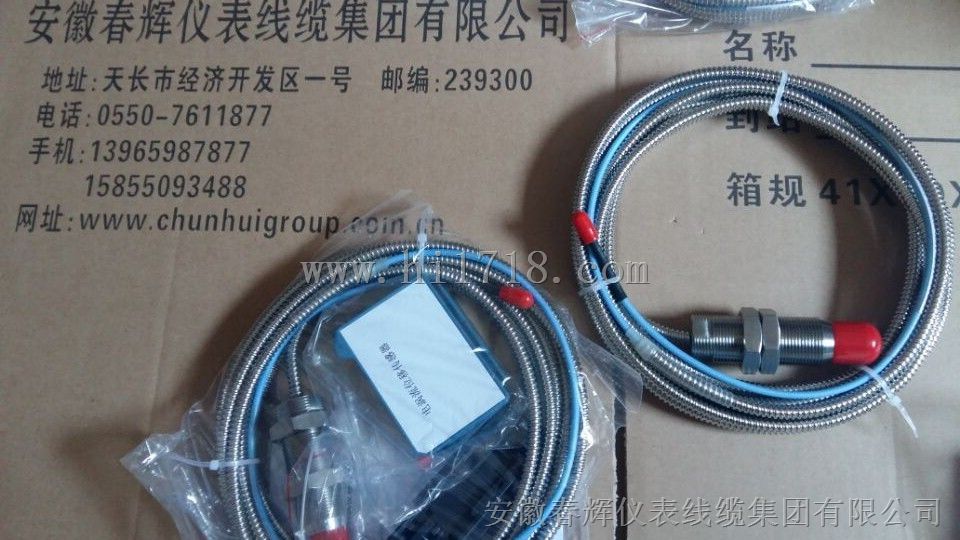

3300，3800系列电涡流传感器

由探头、延伸电缆、前置器三部分构成。电涡流探头内绕有线圈，该线圈与前置器内的振荡电路构成高频振荡回路。电涡流传感器工作时在被测金属表面产生电涡流效应，当探头与被测金属面之间的距离变化时，金属表面上的涡流所产生的磁场使探头与前置器所构成的振荡器的阻抗发生变化，所以探头与被测表面距离变化可以通过探头线圈阻抗的变化来测量。

探头直径( mm)	Φ8 mm	Φ11 mm	Φ18 mm	Φ25 mm
灵敏度( V / mm)	8	4	1.5	0 . 8
线性范围( mm)	2	4	8	1 0
线性误差(％)	≤±1 ％	≤±1 ％	≤±1 ％	≤±1 ％
安装螺纹( mm)	M10 ×1 mm	M14 ×1.5 mm	M25 ×1.5 mm	M30 ×2 mm
探头温度(℃)	- 40℃ ～150℃
延长电缆温度(℃)	- 40℃ ～150℃
前置器温度(℃)	- 30℃ ～70℃
频率响应( K Hz )	0～10 K Hz
电源( V )	- 24 V DC
输出电压( V )	- 22 V DC
探头电缆长度( m)	1 m
系统电缆长度( m)	探头电缆长度＋延伸电缆长度＝5 m或9 m

前置器防护箱采用铝合金压铸而成，可同时安装2只电涡流传感器。防护等级IP 54。如需特殊规格或易燃易爆环境中使用的防护箱，请与我司销售部联系。
技术参数
－铝合金压铸成形；
－I P 5 4的防尘、防水设计；
－带金属隔离网；
－抗射频干扰；
－防腐蚀；
－易于安装；
