- 产品名称：HZW-Ⅰ型轴向位移(胀差)变送器
- 产品型号：HZW-Ⅰ型轴向位移(胀差)变送器
- 所属类别：变送器 > 其他变送器
- 发布时间：2015-07-24
- 已获点击：424
- 企业类型：制造商
- 新旧程度：全新
详细说明

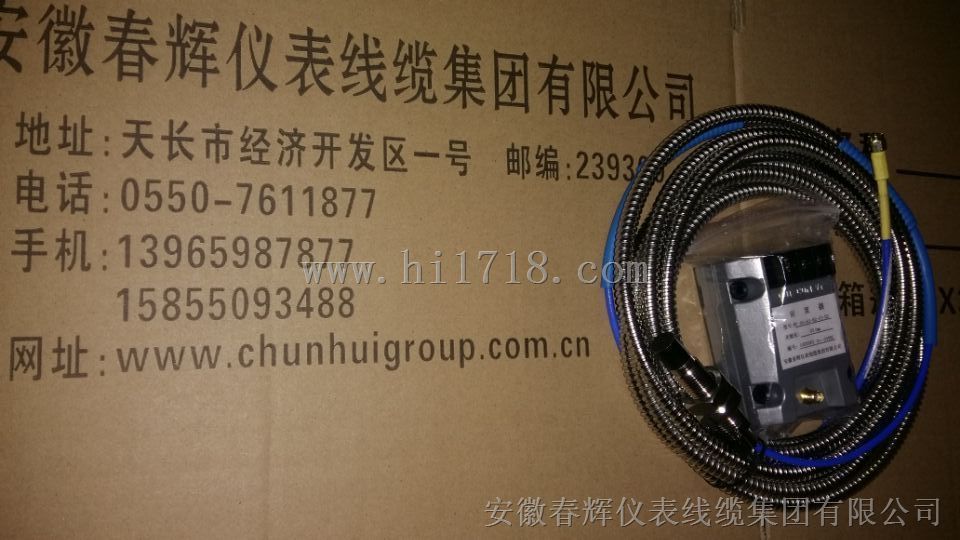

HZW-Ⅰ型轴向位移(胀差)变送器
配置电涡流探头，延伸电缆，前置器形成系统，可监测转子的
轴向相对于轴瓦的位置。
故障监测：监测旋转机械转子的轴向位置
测量参数：转子相对于轴瓦的位置(位移)
机组类型：各种旋转机械，如汽轮机，风机，压缩机，泵等；适用于老机组的改造
安装要求：对于已有涡流探头系统的机组，只需将连线接上即可；新项目要求与主机厂，设计
院协作，或与本公司联系
| 电气指标： 1、外接电源： 24V DC 2、输入 信号：取自一个WT型电涡流传感器 灵敏度：8V/mm、4V/mm、0.8V/mm 输入阻抗：>50KΩ 3、量程 量程范围：0～10mm——由电涡流传感器线性范围确定 4、度：±1%满量程 5、输出 电流输出：4～20 mA 有源 输出负载：≤500 Ω 环境指标： 温度范围 运行时：-25℃～+65℃ 储存时：-40℃～+85℃ 相对湿度：90%，非凝固 物理指标： 外形尺寸：80×60×45mm 安装螺孔尺寸：51×51mm 重 量：300g |
订货指南
轴向位移变送器必须与内置WT型电涡流传感器探头形成系统
HZW-Ⅰ- A□- B□- C□- D□- E□- F□
选型说明
产品名称A□：1＊——轴向位移； 2——胀差
量程范围B□：
1——-1.0～＋１.0mm； 2＊——－1.5～＋１.5mm；3——-2.0～＋2.0mm
(注：轴向位移选1～3)
4＊——-3.0～＋5.0mm； 5——-5.0～＋5.0mm；6——-4.0～＋2.0mm
(注：胀差选4～6)
传感器选择C□：1——WT-Ф8 mm； 2＊——WT-Ф11mm ； 3——WT-Ф25 mm
探头长度D□：1——50mm； 2＊——60mm； 3——80mm
电缆长度E□：1——9m； 2＊——5m ； 3——1+4m； 4——4+5m
电缆铠装F□：1——带铠装； 2＊——不带铠装
无特殊情况，厂家按＊项生产；如有特殊要求，请与我公司协商
标准配置 轴向位移：HZW-Ⅰ- A1- B2- C2- D2- E2- F2
胀 差：HZW-Ⅰ- A2- B4- C3- D2- E2- F2
