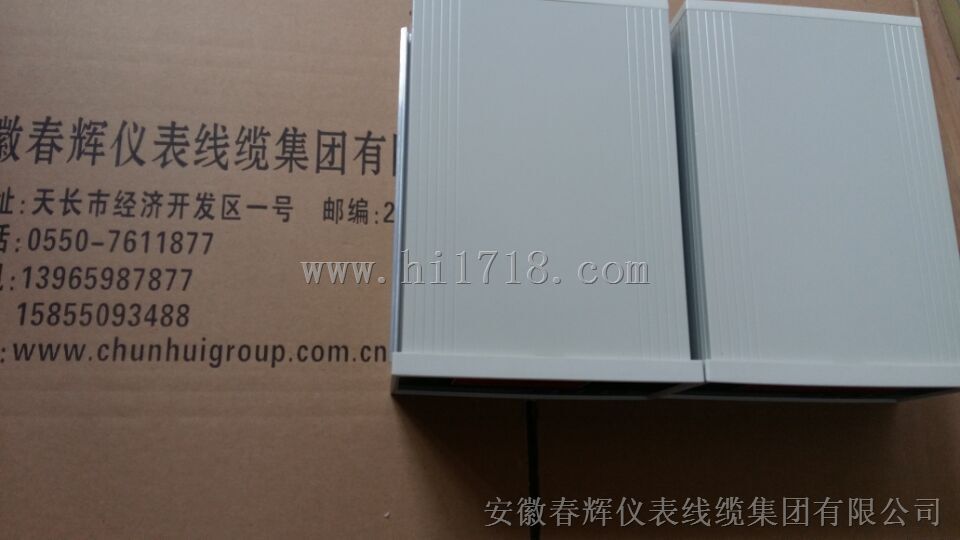

轴向位移监控仪HZW-D-A2-B1-C2-D2

轴向位移是机器内部，转子沿轴心方向，相对于止推轴承二者之间的间隙而言，轴向位移的测量，可以指示旋转部件与固定部件之间的轴向间隙，对于旋转机械，如蒸汽轮机，燃汽轮机，水轮机，离心机和轴流压缩机等，轴承位置是一个十分重要的信号，过大的轴向位置将引起大的机构损坏，而轴向位移监控仪，对止推轴承的损坏，可提出早期报警和保护，一般情况下，被测面是轴上的止推法兰或者轴上别的平面，而电涡流探头应能直接探测止推法兰（如果它和轴是一个整体的话）或其它沿轴向的平面。

功能说明(智能型)

1、实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置

2、可通过按键调整通道零位电压，无需电位器调整，方便现场调试

3、断线检测保护：断线封锁报警、停机继电器输出，NOK灯亮

4、通道失效指示：当其中一个通道故障不能正常工作时会自动退出，另一通道继续工作

5、具备上、掉电检测功能，同时切断报警、停机输出回路

6、可以查看间隙电压值

7、当参数设置或查看间隙电压时，1分钟不进行键盘操作，自动回到测量状态

8、报警输出通过“与”逻辑输出二个通道的报警信号，停机信号通过“与”逻辑输出二个通道的停机信号，使保护功能更加可靠安全 (对双通道而言)

9、报警保持，当装置发生报警，将保持报警状态，在报警条件消失后，使用复位键解除报警状态（若报警状态依然存在则不能消除）

电气指标：

1、外接电源；220VAC 50Hz 0.5A

2、输入
信号：接受一个WT型电涡流传感器的信号
灵敏度：4V/mm或8V/mm
输入阻抗：>50KΩ

3、量程
量程范围：0～4 mm——由电涡流传感器线性范围确定

4、显示
显示方式：三位半0.8英寸LED数码管
显示：±1 %满量程
光电管LED指示：报警、停机红色LED；故障NOK黄色LED

5、输出
电流输出：4～20mA有源
输出负载：≤500Ω

6、报警点设置
范围：0～100%满量程
度：±0.5%

7、继电器
密封：环氧树脂
节点容量：2A/220VAC或1A/28VDC
节点输出：常开触点

8、RS485通讯接口：用于参数编程组合
波特率：9.6K～38.4K6P

环境指标：

温度范围
运行时：0℃～+65℃
储存时：-30℃～+80℃
相对湿度：至95%，不冷凝

物理指标：

外形尺寸：160×80×250mm
开孔尺寸：152+1×74+1 mm
重量：3K g
