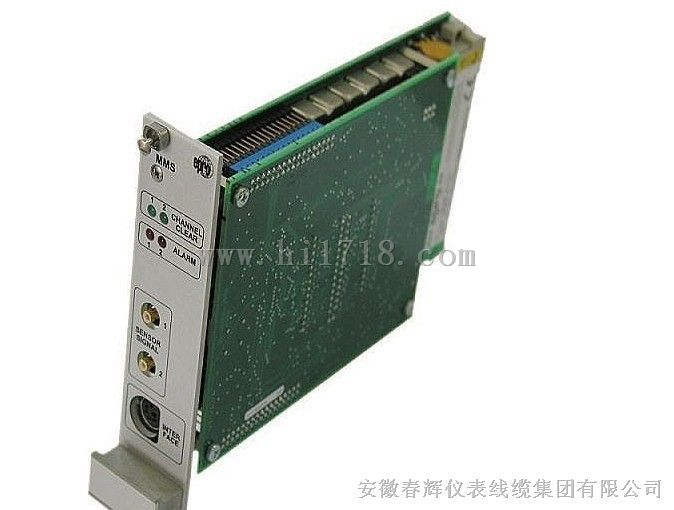

产品名称：振动监控保护模块8500
产品型号：振动监控保护模块
所属类别：工业自动化仪表 > 过(流)程分析/控制仪表
发布时间：2015-07-24
已获点击：584
企业类型：制造商
新旧程度：全新

详细说明

振动监控保护模块

双通道机壳振动测量模块可测量机壳或结构相对于自由空间的振动，对于电机、风机压缩机等

需测量大量振动点的情况，采用该测量仪是较理想的。它特别适用于具有滚珠轴承的机器。在这种

机器里，轴的振动可较多地传到机壳上，因而可采用振动速度传感器去测量。此外应注意机器最容

易发生故障（不平衡、不对中等）、大多起源于转子，转子的振动会发生变化，为了使每一个对机

壳的测量对于机器的全面保护都是有效的，转子的振动要有足够的大小传感器到期机壳上，故传感

器的安装应特别注意，应保证安装不会导致传感器振幅的减低，以及频率影响被改变，或者所产生

的信号不能代表机器械的真实振动。

功能说明(智能型)

1、实现智能处理：报警Ⅰ值、Ⅱ值可通过印制板上按键任意设置

2、印制板上按键可调整量程值，无需电位器调整，方便现场调试

3、一分钟不按操作键，可自行回到运行状态

4、报警延时调整范围0.1~3秒，以防止现场干扰引起误报警

5、具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警

6、后面板上有与振动幅度值成正比的电流输出端子，供记录输出

电气指标：

1、输入信号：接受一个ST系列磁电式速度传感器的信号
灵敏度：20 mV/mm/S±5%
频响：10～300Hz
输入阻抗：>100KΩ

2、量程：0～500μm （峰-峰值）

3、显示显示方式：三位0.36英寸LED数字显示
显示：±1% 满量程
光电管LED指示：报警Ⅰ值、报警Ⅱ值红色LED

4、输出电流输出：4～20mA 有源输出负载：≤500Ω

5、报警点设置范围：0～100%满量程
度：±0.5%

6、继电器密封：环氧树脂
节点容量：2A/220VAC或1A/218VDC
节点输出：常开触点

7、RS485通讯接口：用于参数编程组合
波特率：9.6K～38.4Kbps

环境指标：

温度范围
运行时：0℃～+65℃
储存时：-30℃～+80℃

相对湿度：至95%，不冷凝
