- 产品名称：振动速度传感器CD-21T，CD-21C，CD-21S
- 产品型号：CD-21T, CD-21C/CD-21S)
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2015-07-24
- 已获点击：378
- 企业类型：制造商
详细说明

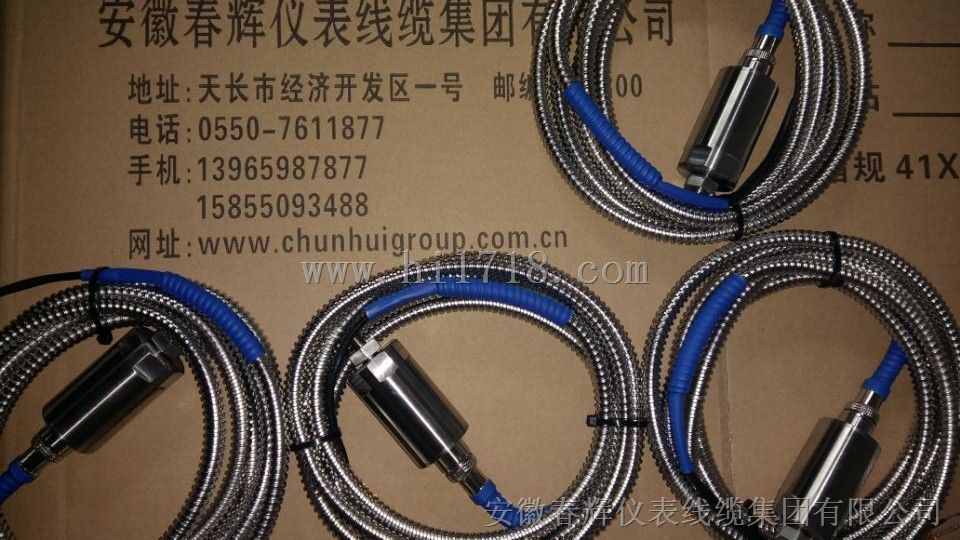

CD-21-C、CD-21-S、CD-21、
CD-21-T振动速度传感器
CD-21-T、CD-21-C、CD-21-S、
CD-21振动速度传感器
CD-4、CD-4a、 CD-6、CD-6aCD-21系列振动速度传感器主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等）。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。安装位置：垂直或者水平安装于被测振动点上，传感器底部用M10×1.5螺钉固定。CD-21系列振动速度传感器配接BSQ011型振动变送器(SZW型振动监视保护仪)，可测量各种旋转机械的轴承振动的幅度和烈度，可以早期发现各种旋转机械的故障，输出标准4-20mA电流信号，送给PLC、DCS和DEH系统等。
2．技术参数2.1 灵 敏 度: 20mv/mms-1、30mv/mms-1、50mv/mms-1 （根据用户调整）
2.2 频率响应： 2 ~ 1000 Hz2.3 自振频率： 10Hz
2.4 可测振幅： ≤2000μm(P — P)
2.5 加速度：10g
2.6 测量方向：垂直或水平
2.7使用环境：温 度 -40℃~150℃，相对湿度 ≤90%
2.8 外形尺寸：φ35×78mm2.9 重 量: 约350g
型 号 | cd-1 | cd-4 | cd-6 | cd-7-c | cd-21-c |
灵敏度mV/(cm﹒s-1) | 600 | 600 | 800/1500 | 600，6000 | 200；280 |
频率范围Hz | 10～500 | 2～300 | 1～300 | 0.5～20 | 10～1000 |
可测位移mm | ±1 | ±7.5/±20 | ±3 | ±0.6, ±6 | ±1 |
可测加速度m/s2 | 50 | 100 | 100 | 10 | 500（冲击） |
线性度（%） | 5 | 5 | 5 | 5 | 5 |
测量方式 | 相对 | 相对 | |||
尺 寸 | Φ45×160 | Φ65×170 | Φ45×56 | 70×70×113 | Φ36×80 |
应用范围 | 稳态 | 动平衡 | 动平衡 | 低频 | 监视用 |
型 号 | CD-21-C | CD-21-S | CD-21-DC/S | CD-21T | |
主要指标 | 灵敏度 | 280mV/cm.s-1(有效值) | 200mV/cm.s-1(有效值) | ||
2% | |||||
频率范围 | (10~1000)Hz | （5~1000）Hz | （10~1000）Hz | ||
频响 | 10%（频率下限[+1,-3dB]） | ||||
重量（g） | 180 | 215 | 170 | ||
外形尺寸（mm） | φ35×74 | φ30×74 | φ33×70 | ||
安装方式 | M8螺钉直接与被测物连接或用磁座吸附被测物 | ||||
输出方式 | 四芯航空插头 | Q9高频插头 | |||
