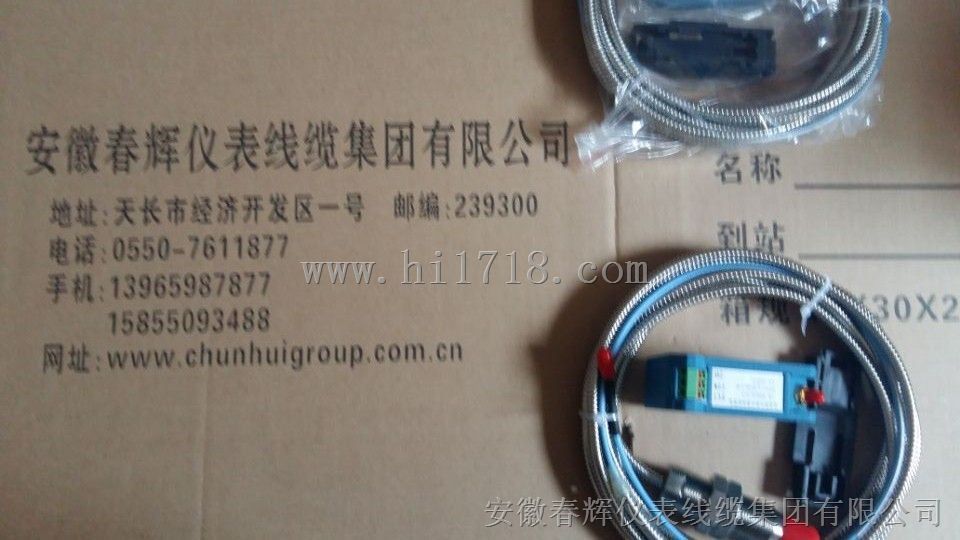

电涡流传感器3300，3800，

3800XL电涡流传感器

是由CWY型前置放大器和电涡流型探头组合构成，它是一种趋近式传感系统。可用于旋转机械的应用之中，最普遍的是测量轴的振动，轴向位移，转子和壳体之间胀差转速等。上述这些充分体现出对旋转机械，特别对汽轮机组工况测量的重要性。

应用
　　3300φ8mm电涡流传感器，是最常用的尺寸。它可以用来对所有型式的旋转机械进行非接触式有振动位移的测量。它的尺寸小，又具有充裕的线性范围，因而用它直接观察旋转表面是很理想的。而在此述说的φ8mm电涡流传感器，针对测量轴的振动而言，俗称相对振动。

技术指标
频率响应：0～3KHz
灵敏度：8V/mm
线性量程：2mm
工作环境：前置器温度≤65℃
探头温度≤120℃
测量方式：垂直、水平
安装螺纹：M10×1(mm)

主要技术指标
●探头直径：φ8mm(位移、偏心)
　灵敏度：8V/mm
　线性量程：2mm
　线性误差：系统误差≤±2％
　频率响应：0-3KHZ
　螺纹规格：M8×1
　使用环境：温度：探头≤120℃，前置器≤65℃
　输出：-0.9V～-18V
　供电电压：DC～24V

●探头直径：φ11mm(轴向位移)
　灵敏度：4V/mm
　线性量程：4mm
　线性误差：系统误差≤±2％
　频率响应：0～3KHZ
　螺纹规格：M14×1.5
　使用环境：温度；探头≤120℃，前置器≤65℃
　输出：-0.9V～-19V
　供电电压：DC-24V

●探头直径：φ25mm或φ35mm(胀差)
　灵敏度：0.8V/mm
　线性量程：8mm
　线性误差：系统误差≤±2％
　频率响应：0～3KHZ
　螺纹规格：参见附图
　使用环境：温度：探头≤120℃，前置器≤65℃
　输出：-1.8V～-18V
　供电电压：DC-24V　
