电涡流传感器,
一体化振动传感器,
两线制振动变送器
一体化振动变送器是将振动传感器和信号调节器集成为一体的变送器，能将现场采集的振动信号直接变换为4～20mA标准信号输出。输出信号可直接传送至可编程控制器（PLC）,集散控制系统（DCS）监视器或其他设备。可广泛用于鼓风机、汽轮机组、磨煤机、制氧机、发电机、离心机、压缩机、水泵、电机。
技术参数
量 程：0～50mm/s 或0～500um（可选）
频率响应：10～1OOOHz （3db）
输 出：4～20mA（负载500Ω）
精 度：±3%
测量方向：任意方向（可选）
接线方式：二线制
防护等级：IP65
供电电压: 24VDC ± 10%
运行温度：-20℃～80℃
外形尺寸：φ30×70mm
安装螺纹：M10×1.5×10mm（可选）
重 量：约350g
安装说明
垂直或水平安装于被测振动点上，将传感器底部M10×1.5×10螺钉固定在被测壳体上，然后将传感器拧在上面拧紧即可。
接线说明
棕色—接24VDC电源正端
蓝色—接24VDC电源负端
注：棕色和蓝色导线也是4～20mA输出引线。连接导线要求有良好的绝缘性能，采用二芯屏蔽电缆。
选型指南
CH891- A□□□ – B□□- C□□
A测量范围 | B测量方向 | C安装螺纹 | |||
010 | 00 | 垂直 | 00 | M10×1.0 | |
020 | 01 | 水平 | 01 | M10×1.5 | |
100 | 100um | 02 | 通用 | 02 | M8×1.25 |
500 | 500um | XX | 其他 | ||
XXX | 其他 | ||||
注：常规订货电缆长度为3米，带航插。

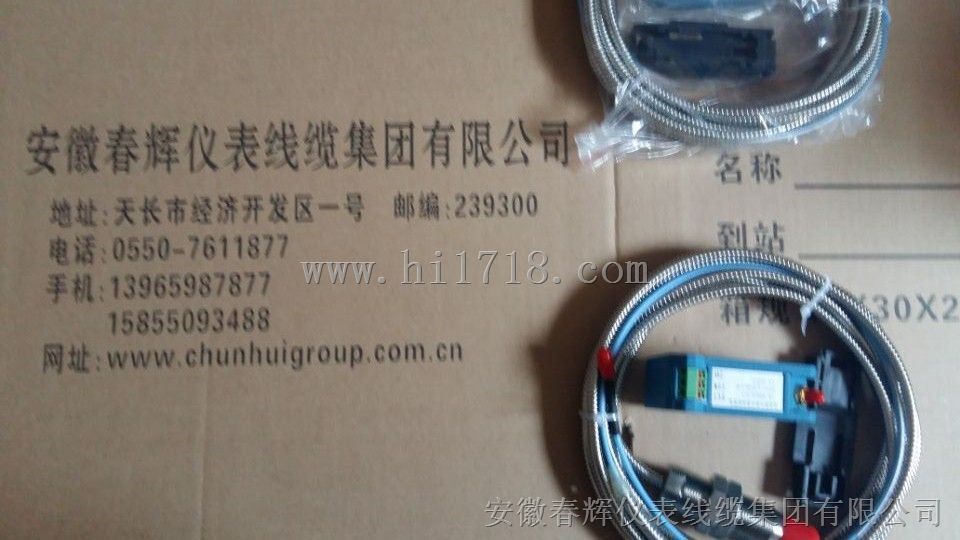

概述
电涡流传感器是一种非接触式的线性化测量工具，以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质影响、结构简单等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。
技术参数
传感器型号 | Φ | Φ | Φ | Φ | |
探头直径（mm） | 8 | 11 | 18 | 25 | |
静态线性范围（mm） | 2 | 4 | 8 | 10 | |
静态灵敏度（V/mm）≤1.0% | 8 | 4 | 0.5 | 0.8 | |
线性误差 (%) | <1 | <1 | <1 | <1.5 | |
频率响应 | 0～5KHz(0.5dB) | ||||
系统温漂 | 0.1% | ||||
测量范围中点电压（V）±5% | 具体根据输出形式而定 | ||||
被测物材料、形状 | 金属材料,基准材料为45＃钢，轴,平面,轴上测量盘 | ||||
电源电压（V） | ±24VDC（可选） | ||||
功耗（mA） | <10 | ||||
输出负载 | 10KΩ | ||||
标定时环境温度 | （20±5）℃ | ||||
使用 温度 | 前置器 | ||||
探头 | |||||
电缆 | |||||
重量（g） | |||||
磁电式振动传感器
如果有一导体作切割磁力线的运动，它会产生一个与它运动振动成正比的电动势，磁电式传感器就是按这个原理工作的。弹簧片、线圈骨架和线圈组成了一个惯性系统，如果在其固有频率以上时，线圈相对空间没有运动，而传感器是刚性地固定在机壳上，所以磁铁与机壳的振动是完全一样的，这样就相当于磁铁在线圈内运动，因而在线圈内产生与振动信号成比例的电压信号，但是在低频时其相位特性变得很差。
适用范围:
本系列传感器可用于工业领域和土木工程，适应于含有Ⅱ级, 相应温度组别的爆炸性混合物场所，特别适合于对旋转机械轴承座的振动测量。
技术参数:
灵 敏 度： 19.7mV/mm/s（可选）
工作频响： 10Hz～1KHz
自然频率： 80Hz±5%
失 真： ≤0.2% 测试条件f=12Hz 振动1.8cm/s.p-p
阻 尼 比： 0.6±0.05
工作温度： -30℃~100℃
安装螺纹： M10×1（可选）
重 量: 350g
安装与接线:
1. 安装说明
安装底座由M10×1螺栓与被测点机壳联接，在被测点打一个M10×1的安装孔深8mm左右，用M10×1的螺栓将变送器与安装孔旋紧即可。
2. 接线说明
现场只需将引出的两芯屏蔽电缆按要求接线即可：
端子1（棕色）：接仪表IN
端子2（蓝色）：接仪表 COM
选型指南：
CH810- A□□ – B□□- C□□
A灵敏度 | B测量方向 | C安装螺纹 | |||
00 | 19.7mV/mm/s | 00 | 垂直 | 00 | M10×1.0 |
01 | 28.5mV/mm/s | 01 | 水平 | 01 | M10×1.5 |
02 | 30mV/mm/s | 02 | 通用 | 02 | M8×1.25 |
XX | 其他 | XX | 其他 | ||
注：常规订货电缆长度为3米，带航插。
