- 产品名称：电涡流传感器，DWQZ电涡流位移传感器
- 产品型号：DWQZ系列电涡流传感器DWQZI
- 所属类别：传感器 > 其他传感器
- 发布时间：2015-07-24
- 已获点击：587
DWQZ系列电涡流传感器
是一种非接触式的线性化测量工具。
具有长期工作可靠性好、测量范围宽、灵敏度高、
分辨率高、响应速度快、抗干扰力强、
不受油污等介质的影响等优点，因此广泛应用于电力、
石油、...通过测量金属被测体与探头端面的相对位置、
DWQZ电涡流位移传感器感应并处理成相应的电信号输出。
传感器可长期可靠工作、灵敏度高、抗干扰能力强、
非接触测量、响应速度快、不受油水等介质的影响，
在大型旋转机械的轴位移、轴振动、轴转速等参数
进行长期实时监测中被广泛应用，并且被扩展到
卫星发射、材料鉴定、称重测量、金属板厚测量、
材料形变测量等应用领域。

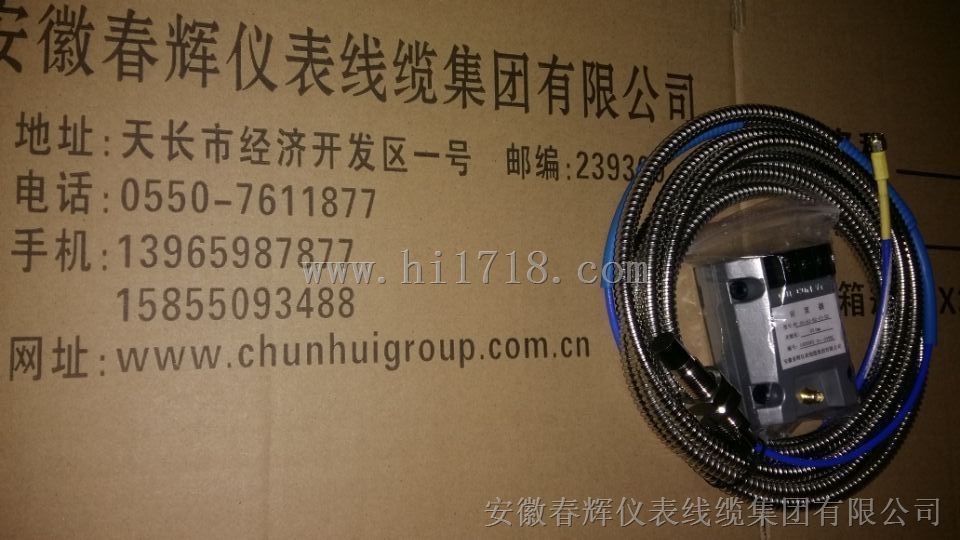

一套完整的传感器系统主要包括探头、延伸电缆
（用户可以根据需要选择）、前置器和附件。
电涡流传感器在安装方面有两种安装方式DIN35
导轨安装结构和底板螺钉安装结构.
可测量旋转机械（轴位移、轴振动、壳（瓦）振动、
胀差、偏心度、轴转速、零转速、反转、汽缸膨胀、
摆度油膜厚度、键相器等参数）的长期实时监测（
包子不平衡、不对中、轴承磨损、轴裂纹以及发生摩擦等）
，广泛应用于电厂、水泥厂、水泵厂、风机厂、电机厂、
石油化工、钢铁冶金、造纸厂、煤炭、矿山、
机械厂等旋转机械设备（如：风机、电机、减速机、
泵、离心机、空分机、辊压机、汽轮机, 水轮机、
励磁机、煤矿机械、压缩机、齿轮箱、电动马达、
发动机、往复式机械、工业透平机、风扇、空压机、
制氧机、磨煤机和冷却塔等）。
用来提前诊断旋转机械的故障或实验室完善产品
提供改善依据，有效地对设备进行保护，为企业预先
做好维护的准备，减少事故隐患的发生，提高工厂效益！
二、主要技术指标
* 频率范围：0～15KHz 重 复 性：1.0%
温 漂：0.1%
* 电 源：-24V～+24VDC 功 耗：＜20mA
过程接口：螺纹（可订制）
* 传感器内阻 ：2～10Ω (一般为5.4Ω)
灵 敏 度：0.787mv/μm
* 信号输出：4～20mA、1～5V、-5～+5V、
负特性等（负载＜500Ω）
* 使用温度：探头-40～150℃、-40～350℃
（高温型需订制）；延长电缆-40～150℃；
前置器-30～70℃
* 探头形式：公制、公制反装、公制铠装、
公制反装铠装、英制、英制反装、英制铠装、
英制反装铠装、压装（夹装）侧出、压装（夹装）
侧出铠装
* 安装方式：螺纹、金属铠装、
技术指标
除特殊要求,下面传感器的技术规格是在以下条件中得到的:
■ 环境温度:25℃
■ 供电电源:－24Vdc
■ 输出负载:10kΩ
■ 试件材料:45＃钢
■ 初始间隙:0.8mm
■ 系统组件:延伸电缆﹑8mm探头﹑8mm前置器.
输 入
■ 电 源:
要求－22Vdc至－26Vdc,低于－22Vdc下工作会导致灵敏度降低,线性区变窄.输入噪声－24Vdc时峰峰20mV,电流12mA.
■ 现场连线:
前置器与监视仪之间连接导线长度小于305米,建议采用三芯屏蔽电缆.
性 能
■ 线性范围:
2mm,大约从0.8mm≈－2V至2.8mm≈－18V线性区.
■ 灵 敏 度:
室温状态下2mm线性区域内为8V/mm±5％.
■ 非线性误差:
室温状态下2mm线性区域内相对理论值,误差小于1％.
