- 产品名称：电涡流传感器NE3100,DF3100
- 产品型号：电涡流传感器ne3100，DF3100
- 所属类别：传感器 > 其他传感器
- 发布时间：2015-07-24
- 已获点击：625

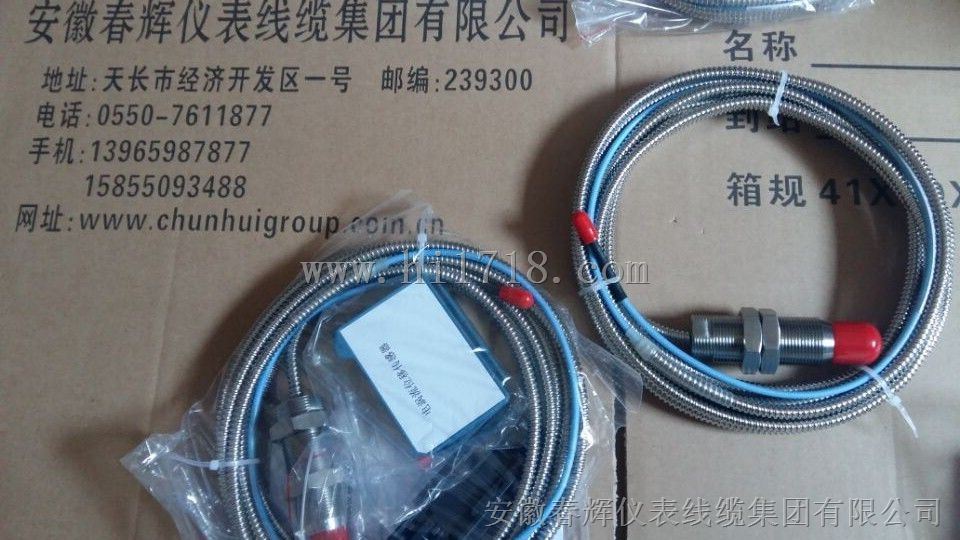

NE3100系列电涡流传感器
df3100系列
基本工作系统由被测体、探头、延伸电缆、前置器构成。前置器产生高频振荡电流通过延伸电缆流入探头线圈，线圈会产生轴向磁场，当被测金属体靠近这个磁场，在被测金属表面产生涡流（电涡流的强弱随探头与被测体表面之间距离的变化而变化），从而引起线圈Q值变化。距离小时电涡流作用强，线圈Q值小；距离大时电涡流作用弱，线圈Q值大。在实际应用中，将线圈Q值的变化经前置器检波、放大转化成电压的变化。实现将机械位移(间隙)值转换成电压值。
=电缆接头选用进口军用标准插头座，接触电阻小，可靠性增加；
=前置器输出端子有容错和过载保护，即使接错线不会引起前置器的电路损坏；
=前置器有防雷击、抑制电网尖峰干扰能力，使前置器更安全；
▲温度的稳定性和：
=依靠先进的补偿电路使探头线圈和电缆温度变化的影响，在(-22℃～120℃)温度范围内，其偏差小于±5 % (包含线性、灵敏度偏差)；
=探头灵敏度误差±3%；
=探头线性误差±1%；
=频率响应DC～5 kHz
=分辨率1um
探头直径(mm) | 线性范围(mm) | 线性度 | 灵敏度 | 灵敏度误差 |
（v / mm） | ||||
Ф5 | 1 | ±1.0% | 8 | 3% |
Ф8 | 2 | ±1.0% | 8 | 3% |
Ф11 | 4 | ±1.0% | 4 | 3% |
Ф25 | 10 | ±1.5% | 0.8 | 3% |
（一）校准
什么情况下应该对传感器进行重新校准
=传感器长期不使用达一年以上；
=传感器连续使用两年；
=被测体材料与出厂校准材料不符；
=排除故障后。
准装置与设备
=位移校准器
=千分尺
=数字万用表
=直流稳压电源
以上工具、设备，本公司均可提供。
校准步骤
=选择与被测体材料相同的试件安装好。
=装好探头、千分尺（量程应大于传感器量程20%）。
=将直流稳压电源的供电电压调到传感器系统所需电压范围。
=分别将稳压电源、数字万用表、探头、电缆接到前置器上
=旋转千分尺调节钮，使探头与试件平面紧贴，再将探头头部与试件间距离到传感器线性起始距离。
=打开电源，旋转千分尺调节钮，以十分之一量程为间隔，记录传感器输出电压或电流值。
=计算传感器灵敏度与线性误差。
