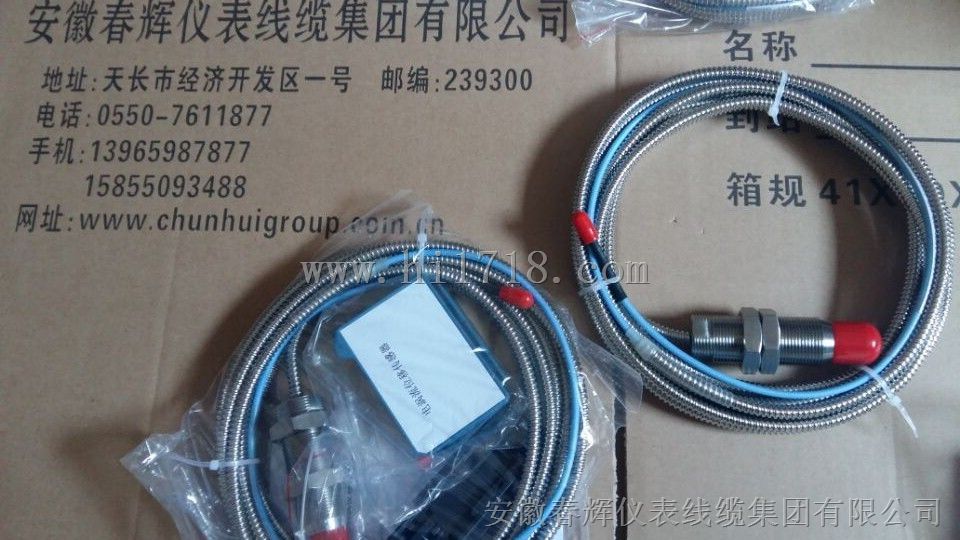

电涡流传感器，前置器8800-A25-B90
  • 产品名称：电涡流传感器，前置器8800-A25-B90
  • 产品型号：传感器，前置器8800-A25-B90
  • 所属类别：传感器 > 振动/接近/位移传感器
  • 发布时间：2015-07-24
  • 已获点击：407
  • 企业类型：制造商
详细说明

电涡流传感器，


前置器8800-A25-B90

是由前置放大器和电涡流探头组合构成，是一种非接触式的线性化传感系统。电涡流传感器主要用来测量探头与被测物体之间静态和动态距离，被测物体一般为铁氧体，探头的交变电磁场被铁氧体所吸收，传感器的电子电路感应并处理该变化量，由此得到被测物体的位移量。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点,因此在大型旋转机械在线状态监测与故障诊断中得到广泛应用。
传感器的应用:
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性。
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障。
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
键相器信号：是为测量轴的旋转速度以及相位角之用。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
技术参数:
1. 探头直径（mm）: Ф3、Ф5、Ф8、 Ф11、 Ф16 、Ф18、 Ф25 、Ф32 、Ф40
2. 线性范围（mm）: 0.5、1、2、4、 6、 8、 14.5、 18、 22
3. 灵敏度（V/mm）：32、16、8、 4、 2、 2、 1、 0.8、 0.6
灵敏度（mA/mm）：32、16、8、 4、 2、 2、 1、 0.8、 0.6
4. 输出电压：0～-24V、4～20mA(可根据用户需要设计）
5. 工作温度：探头（-20～120）℃， 延长电缆（-20～120）℃， 前置器（-30～50）℃
6. 线性误差：＜1%
7. 频率响应：0～5KHz
8. 工作电源：-24VDC、+24VDC、 15V、AC220V（可根据用户需要设计工作电压）


技术指标
■              包括标准的电涡流位移传感器；
■              测试条件（有特别说明除外）
前置器负载10KΩ，被测试件为40CrMo ，温度20℃
■              供电电源（供电电源输出电流不小于50mA）。
前置器输出方式不限幅负电压输出：   -22~-26Vdc；
探头直径线、线性量程、线性范围、灵敏度、非线性误差、被测轴直径之间关系
注：非线性误差指实际输出值与理论值(按指标特性方程计算)相对误差。
■     灵敏度(线性范围内输出差值比线性范围)
■     频率响应：0～10kHz(0到600,000cpm), –5% @10kHz
