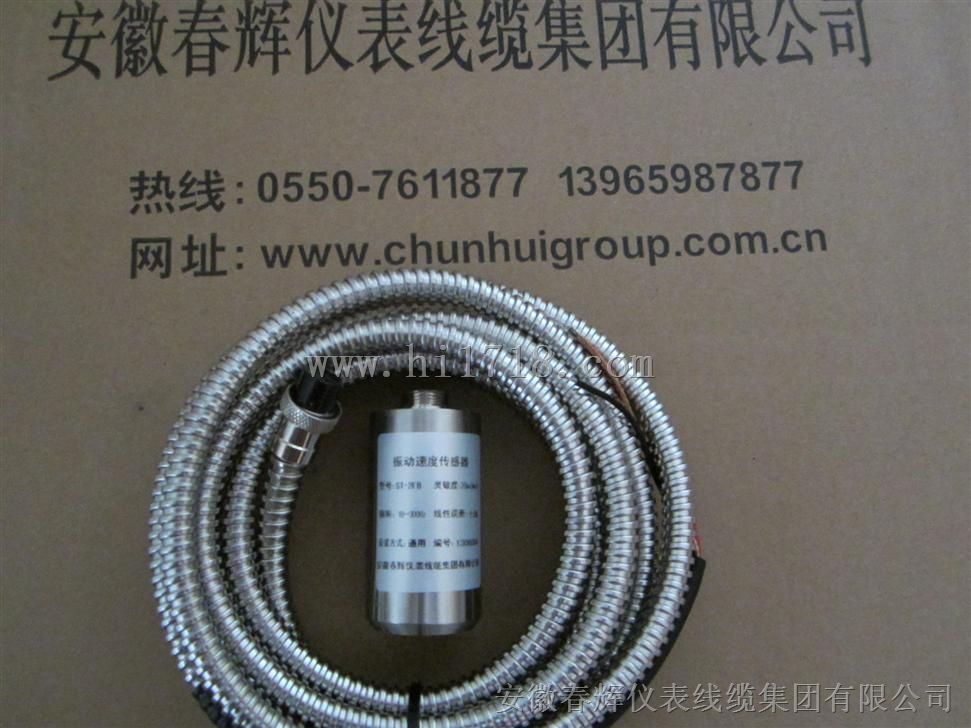

ST-3/ST-2型振动速度传感器

与振动，烈度表配接后，可以测量各种位移、速度等。由滚动轴承支承的转子，其振动会足够大的传到轴承座上，安装在轴承座上或者很靠近轴承外壳上的速度传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给监测仪表，用来对机械故障进行预测和报警。

技术指标

◆ 灵敏度：20mV/mm/S±5%

◆ 频率响应：5～300Hz±5%

◆ 固有频率：约12Hz

◆ 振幅极限：2mm（峰-峰值）

◆ 加速度：10g

◆ 安装方式：垂直或水平

◆ 温度范围：-30℃～+120℃

◆ 相对湿度：至95%不冷凝，且周围无强电磁场干扰

◆ 外形尺寸：φ35×72mm（ST-3），φ35×58mm（ST-2）

◆ 安装方式：在轴承座上适当位置开个M10×1.5，深10 mm的孔，用双头螺钉固定

◆ 重量：约185g

注：ST-2型为一体化振动传感器；ST-3型传感器带航空插头，安装更为方便。
