- 产品名称：CWY-DO电涡流传感器，前置器
- 产品型号：CWY-DO电涡流传感器
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2015-07-24
- 已获点击：590
- 企业类型：制造商

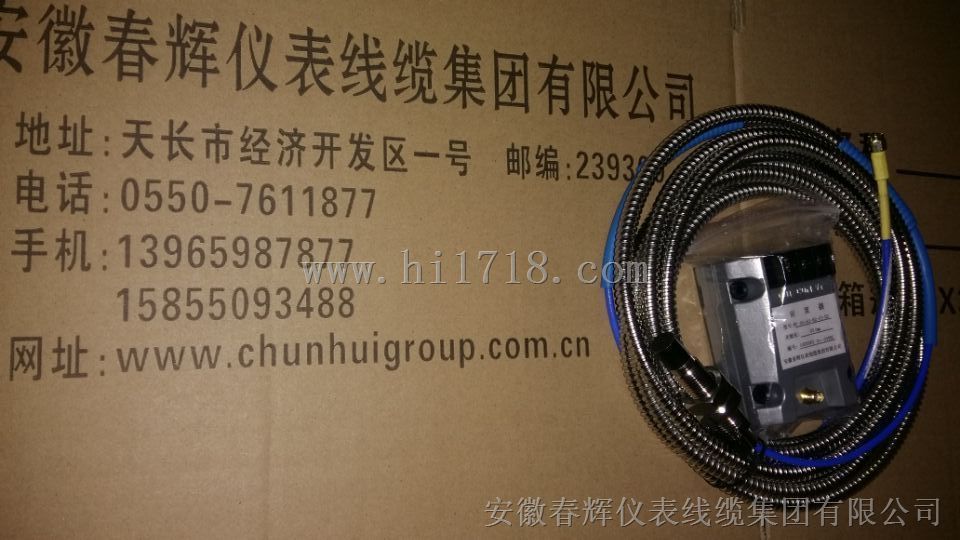

CWY-DO电涡流传感器
由探头和前置器构成，电涡流探头内绕有线圈，该线圈与前置器内的振荡电路构成高频振荡回路。电涡流传感器工作时在被测金属表面产生电涡流效应，当探头与被测金属面之间的距离变化时，金属表面上的涡流所产生的磁场使探头与前置器所构成的振荡器的阻抗发生变化，所以探头与被测表面距离变化可以通过探头线圈阻抗的变化来测量。
技术参数：
1．探头直径：Φ8mm*、Φ11mm、Φ18mm、Φ25mm
2．线性范围：2mm 、4mm、8mm、8mm
3．灵 敏 度：8.0V/mm±4%、4.0 V/mm±4%、1.5 V/mm±4%、1.5 V/mm±4%
4．线 性 度：系统误差≤±1%
5．频响特性：0～10KHZ
6．电缆长度：（5米*、9米）
7．螺纹规格：M10×1 、M14×1.5、M25×1.5、M30×2K
8．环境温度：探头 -10～+100℃（相对湿度：≤90%）
传感器的应用
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
键相器信号：是为测量轴的旋转速度以及相位角之用。
是由前置放大器和电涡流探头组合构成，它是一种趋近式传感系统。电涡流传感器主要用来测量探头与被测物体之间静态和动态距离，被测物体一般为铁氧体，探头的交变电磁场被铁氧体所吸收，传感器的电子电路感应并处理该变化量，由此得到被测物体的位移量。
电涡流传感器的应用:
径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障。
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性。
轴在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
键相器信号：是为测量轴的旋转速度以及相位角之用。
技术参数:
1. 探头直径（mm）: Ф3、Ф5、Ф8、 Ф11、 Ф16 、Ф18、 Ф25 、Ф32 、Ф40
2. 线性范围（mm）: 0.5、1、2、4、 6、 8、 14.5、 18、 22
3. 灵敏度（V/mm）：32、16、8、 4、 2、 2、 1、 0.8、 0.6
灵敏度（mA/mm）：32、16、8、 4、 2、 2、 1、 0.8、 0.6
4. 输出电压：0～-24V、4～20mA(可根据用户需要设计）
5. 工作温度：探头（-20～120）℃， 延长电缆（-20～120）℃， 前置器（-30～50）℃
6. 线性误差：＜±2%
7. 频率响应：0～5KHz
8. 工作电源：-24VDC、+24VDC、± 15V、AC220V（可根据用户需要设计工作电压）
其它参数表：
| 探头直径(mm) | 线性范围(mm) | 线性度 | 灵敏度 | 灵敏度 |
| Ф5 | 0.25~1.25 | ±1.0% | 8.0v / mm | ±4.0% |
| Ф8 | 0.40~2.40 | ±1.0% | 8.0v / mm | ±4.0% |
| Ф11 | 1.00~5.00 | ±1.0% | 4.0v / mm | ±4.0% |
| Ф14 | 1.10~6.10 | ±1.2% | 3.0v / mm | ±4.0% |
注：输出纹波≤5mV
○探头在-20℃～180℃，前置器在-20℃～80℃，在全量程对探头和前置器进行线性度温度、 灵敏度温度考核。
| 探头直径(mm) | 线性度温漂 | 灵敏度温漂 |
| Ф5 | ±3.0% | ±0.10%/℃ |
| Ф8 | ±3.0% | ±0.10%/℃ |
| Ф11 | ±3.0% | ±0.10%/℃ |
| Ф14 | ±4.0% | ±0.10%/℃ |
