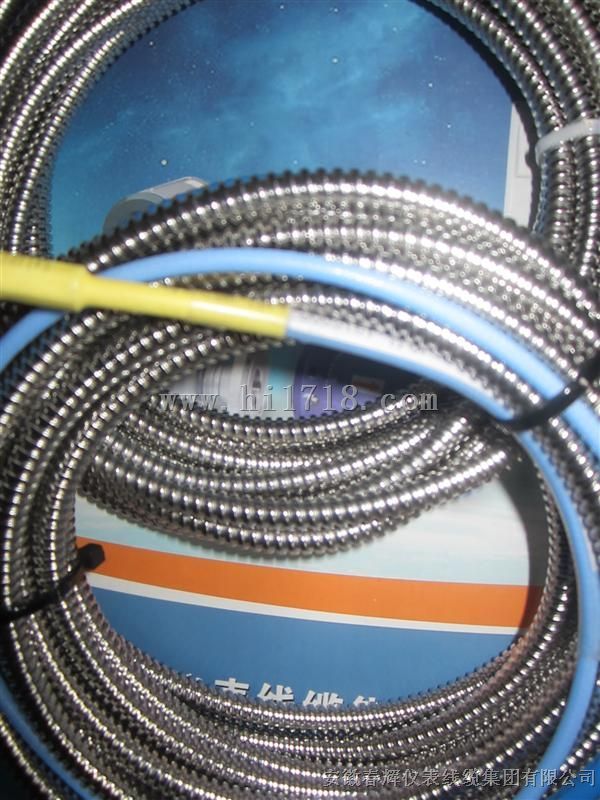

转速探头XS12JK-2P/V，XS12JK-3P/Y，XS12JK-4P/Y
  • 产品名称：转速探头XS12JK-2P/V，XS12JK-3P/Y，XS12JK-4P/Y
  • 产品型号：转速探头XS12JK-2P/V，XS12JK
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2015-07-24
  • 已获点击：455
详细说明

转速探头XS12JK-2P/V，XS12JK-3P/Y，

XS12JK-4P/Y

用途：
传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置
XS12JK系列转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器。

转速与输出电压关系(传感器与齿轮间隙为0.8mm,60齿,传感器输出电压为峰峰值)

转速（ n/min）

70

100

224

342

477

665

920

1167

1505

2080

2509

3050

3606

4334

4620

输出电压 (v)

0.8

1

2

3

4

5

6

7

8.5

10

12

13

15

17.5

18.5

工作原理
使用时应在被测量转速的轴上装一齿轮（正、斜齿轮基带槽圆盘都可以），将传感器安装在支架上，调整传感器与齿轮齿顶之间的间隙为1mm左右。
当轴旋转时带动齿轮旋转，根据电磁感应原理在传感器内部线圈的两端产生一个电压脉冲信号，轴转动一圈时就产生Z（齿数）个电压脉冲信号，将此信号输入JX5031转速表，在转速表里设定好齿数，转速表就可以反应出轴的转速。

技术数据
1.输出电压：
在齿轮模数4、齿数60、材料为G3、间隙为1mm时
转速为   1000转/分       输出有效值大于5V
转速为   2000转/分       输出有效值大于10V
转速为   3000转/分       输出有效值大于15V
2.直流电阻：低阻200~250Ω；高阻500~600Ω
3.绝缘阻抗：在500V直流时大于50MΩ
4.工作温度：-20℃~120℃
