- 产品名称：DF9032双通道热膨胀监测仪；带软件盘
- 产品型号：DF-9032双通道热膨胀监测仪
- 所属类别：工业自动化仪表 > 显示控制仪表
- 发布时间：2015-07-24
- 已获点击：514
- 品牌/商标：本厂部
- 企业类型：制造商
- 新旧程度：全新
详细说明

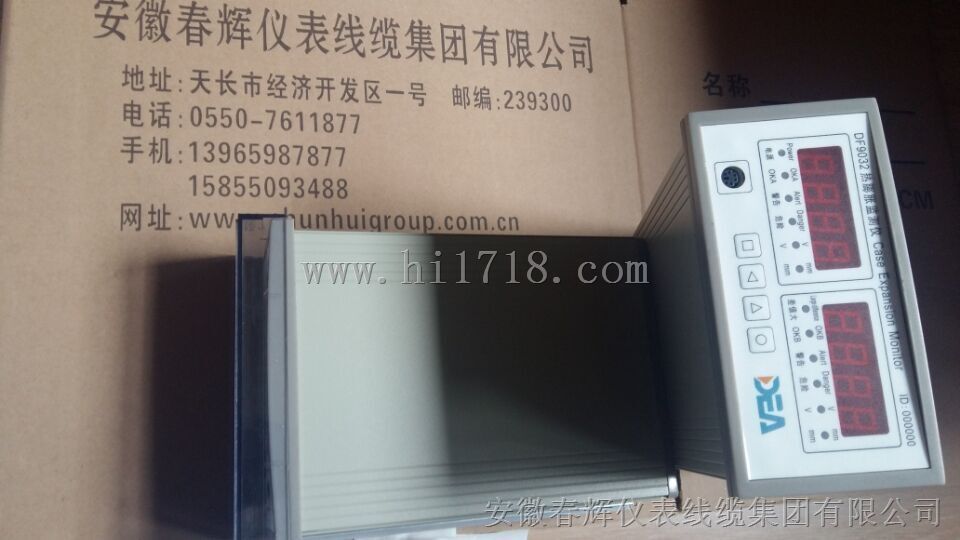

DF-9032双通道热膨胀监测仪（DEA），带使用软件
是为旋转机械的壳体热膨胀或阀门位置，行程等监测和保护而专门设计制造的产品，能接受两个LVDT(直流线性位移传感器)的信号来监测机壳的受热变形，广泛应用于汽轮机的热膨胀测量。主要功能：1. 真正的可编程仪表，不需要电位器调整2. 双通道测量3. 继电器功能可组态4. 自检功能5. 传感器线性补偿 订货代号：DF-9032热膨胀监测仪量程范围：0-35 mm，0-50 mm,0-100mm 带软件盘
性能指标
▲ 标准盘装台式金属（或ABS塑料）机箱。
▲ ABS面框，柔性薄膜面板。
▲ RS232串口用于编程组态；
通讯速率： 19200 bits/S。
▲ 供电电源：在输入电源90～265VAC范围内，仪表均能稳定工作；
额定功耗为7.5watts。
▲ 信号输入：接入两路LVDT传感器输入信号；
给两路传感器提供激励信号；
信号源幅度：6Vp-p。
信号源频率：1000Hz。
▲ 测量量程：数字编程，任意可选；
测量优于±1%（满量程）。
▲ 显示：超高亮红色LED 数显；
数字显示：±1个字 。
▲ 测量频率范围：0～10 Hz。
▲ 记录输出：标准电流电压，均有输出短路保护功能。
4～20 mA或(0～10 mA），负载能力≮500Ω
1～5V或(0～10 V），电流输出能力≮30mA 。
▲ 缓冲传感器信号输出：具有短路保护功能，输出阻抗100Ω。
▲ 继电器：四组继电器，各继电器均有一组触点输出（常闭、中点、常开）；
由软件编程决定继电器输出功能形式；
触点输出容量：AC110V~AC240V 、2A
▲ 使用环境： 温度： 0～55℃；
相对湿度：不大于95%， 无结露。
▲ 面板尺寸：160mm×80mm； 机箱深度：200 mm
▲ 安装开孔尺寸：（151±0.5）mm×（76±0.5）mm
▲ 质量：≯2Kg
三、选型说明：
DF9032 双通道热膨胀监测仪，量程分三种规格：0-35mm\0-50mm\0-80mm
四、安装说明： | |||||
A、在仪表盘开安装孔：（152±1mm）X（76±0.5mm）； | |||||
B、将仪表安装条拆下，将仪表从表盘前方插入安装孔； | |||||
C 、将仪表安装条从仪表后端插入，靠近表盘背面； | |||||
D、从后端用螺钉将安装条压紧，使仪表牢固固定在仪表盘上。 | |||||
