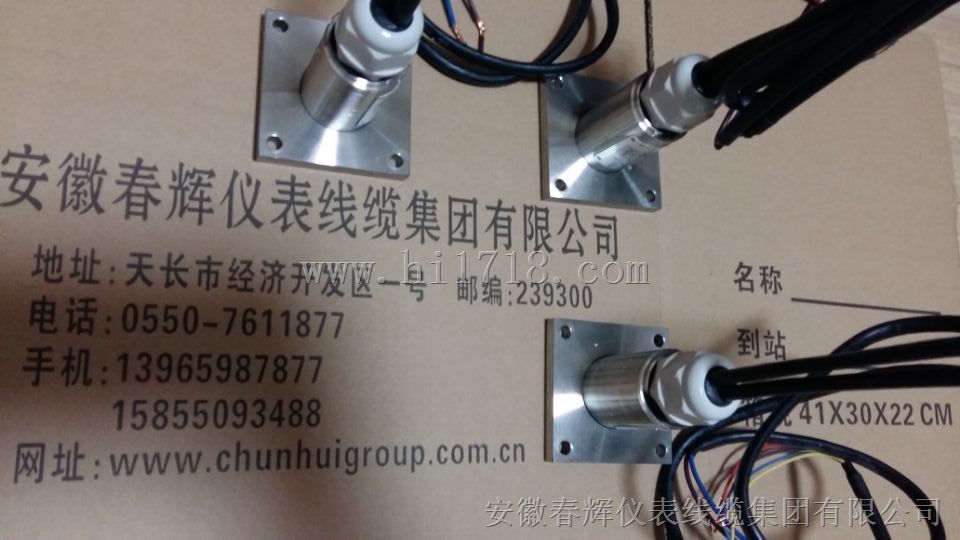

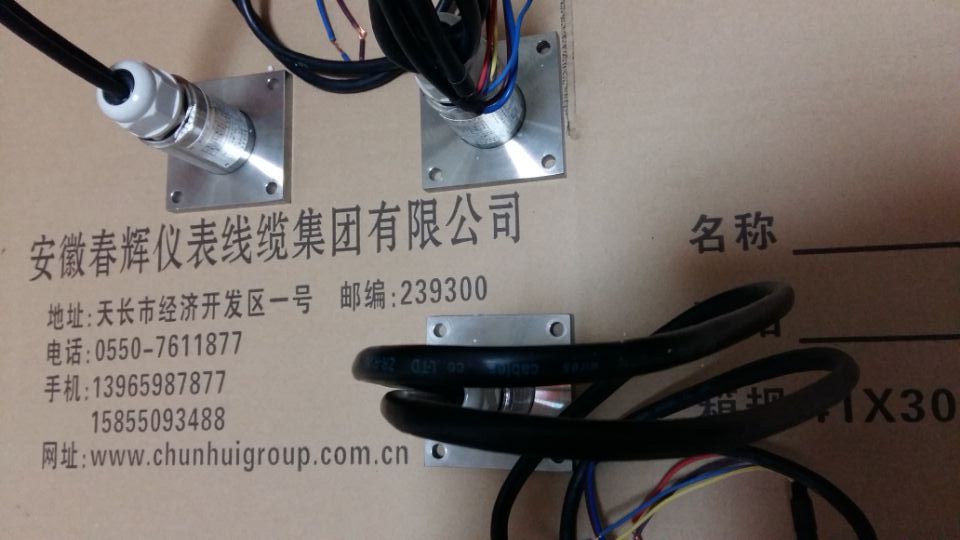

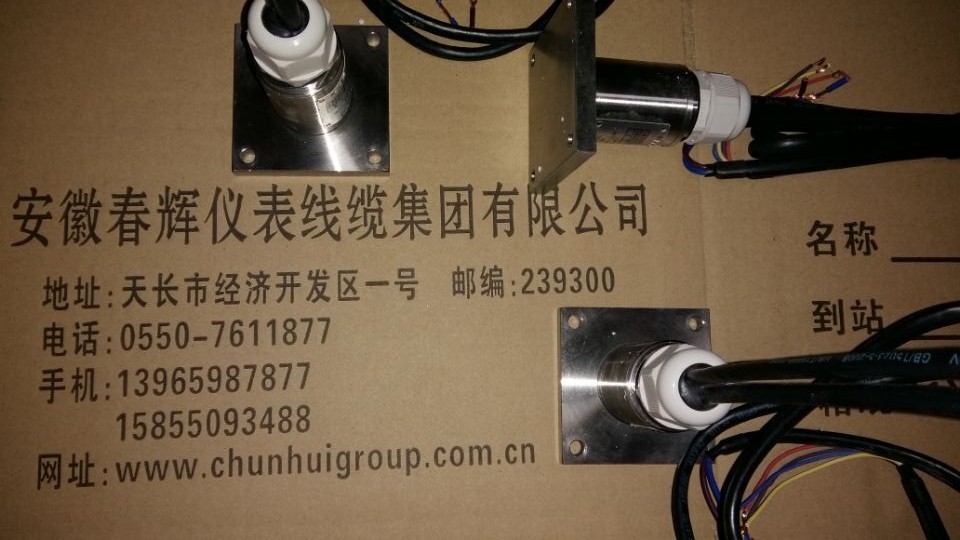

SWZT-1F，SWZT-1F/A，SWZT-1FA振动探头

SWZQ-1A⁺风机监控报警器（主机）

二次仪表与仪表的连接

温度和振动信号通过振动探头顶端的四芯软屏蔽电缆输入到二次仪表。四芯电缆各色线与二次仪表的连接关系如表1所示。

在按表1连接之前，首先截取适当长度的4分软橡胶管，将四芯软屏蔽电缆套入橡胶管内，然后将两条屏蔽电缆按线色参照表一进行连接。注意线-线连接处应用直径3毫米的热缩管进行热封。之后，将4分软橡胶管套入防水接头及连接管件管螺纹上，并扎紧。，用聚氯乙烯胶布将各连接部位密封。

2.1 二次仪表安装形式：标准盘式；

2.2 二次仪表开口尺寸： 151⁺¹×75⁺¹；

2.3 报警输出形式：继电器触点输出及声光报警；

2.4 输出继电器触点容量： 220/380Vac，3A，无感；

2.5 显示方式：振动速度、滑油温度各三位数字显示；

2.6 有效测量范围：振动速度(RMS)：0~9.99mm/s；

滑油温度：0~99.9℃；

2.7 灵敏度和：振动速度：±0.01mm/s，5%；

滑油温度：±0.1℃，5%；

仪表（振动探头）由三部分组成：温度传感器、振动传感器和电流转换电路。温度传感器及其封装组成温度探头，振动传感器、电流转换电路及其封装组成振动探头。根据风机对监控部位的要求，温度探头和振动探头为分体式，适合独立安装
