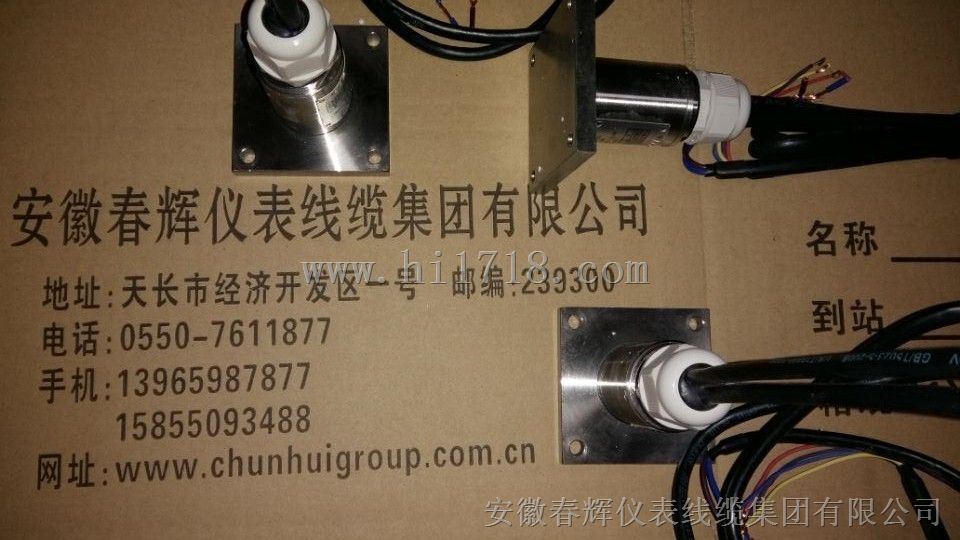

SWZT-1F/A型

分体式振动温度变送器

广泛采用了国内外先进技术和科研成果，它与以往各型号报警器相比，具有以下几方面显著特点：

1.2.1 对振动速度和滑油温度两个参数的监控处理集成在一块线路板上，由一块二次仪表完成，因此，主控柜可以留出更多的空间用以安装其它仪表；

1.2.2 二次仪表采用微处理器进行数据的采集、处理和输出，因此，可靠性、稳定性以及集成度和智能化水平更高；

1.2.3 具有标准4~20mA电流输出接口，可与集群控制的计算机连接；

1.2.4 振动传感器采用的集成电路芯片，高，工作稳定可靠；

1.2.5 振动探头和温度探头是分体式，可广泛适用于各型风机对传感器的安装要求；

1.2.6 仪表和二次仪表的连接采用电流接口，传输距离可达到更远，抗干扰性更强，数据可靠性更高。

1.2.7 仪表采用了严格的密封工艺以及牢固的安装方式，使仪表在恶劣条件下的工作寿命大大提高。

1.2.8 由于采用了硬件及软件措施，可以将大部分由意外因素（如阵风）造成的瞬时偏大的振动值从数据阵列中剔除，大大降低了误报警率

二次仪表与仪表的连接

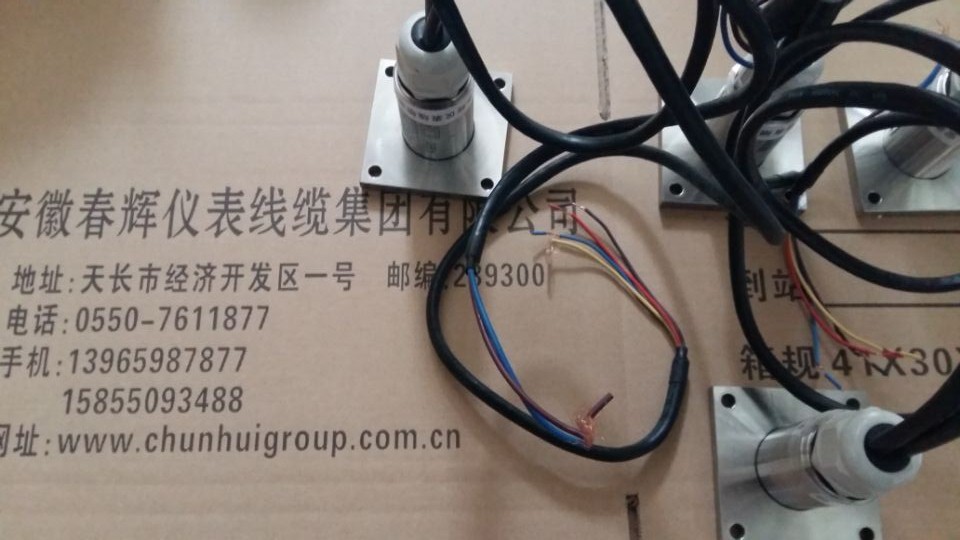

温度和振动信号通过振动探头顶端的四芯软屏蔽电缆输入到二次仪表。四芯电缆各色线与二次仪表的连接关系如表1所示。

在按表1连接之前，首先截取适当长度的4分软橡胶管，将四芯软屏蔽电缆套入橡胶管内，然后将两条屏蔽电缆按线色参照表一进行连接。注意线-线连接处应用直径3毫米的热缩管进行热封。之后，将4分软橡胶管套入防水接头及连接管件管螺纹上，并扎紧。，用聚氯乙烯胶布将各连接部位密封。
