VB-Z9200磁电式转速传感器
  • 产品名称：VB-Z9200磁电式转速传感器
  • 产品型号：VB-Z9200磁电式转速传感器
  • 所属类别：传感器 > 电磁/磁敏传感器
  • 发布时间：2015-07-24
  • 已获点击：502
  • 型号/规格：VB-Z9200系列
详细说明

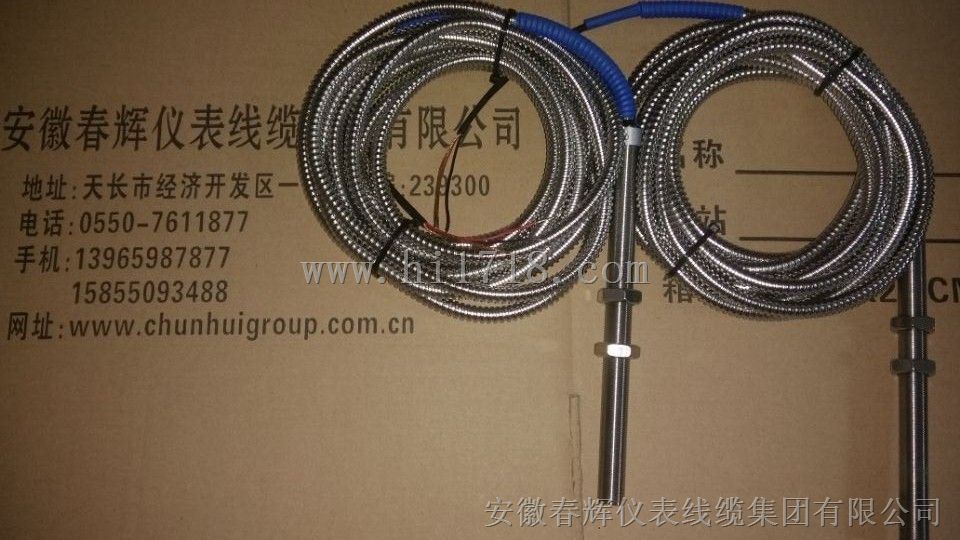

vb-z9200转速探头

是针对测速齿轮而设计的发电型传感器（无源），测速齿轮旋转引起的磁隙变化，在探头线圈中产生感应电势来达到测速目的。安装在靠近测速齿轮的地方，输出与旋转机械的转速成正比的频率信号。它不需要供电，具有输出信号大，抗干扰能力增强，可在烟雾、油气、水雾等恶劣环境中使用等特点。
是针对测速齿轮而设计的发电型传感器（无源），它不需要供电，测速齿轮旋转引起的磁隙变化，在探头线圈中感应电势，其幅度与转速有关，转速越高输出电压越高（0~a段），输出电压与转速成正比。转速进一步增高，磁路损耗增大，输出电势已趋饱和（a~b段），当转速超过b，磁路损耗加剧，电势锐减。因此这种磁电势不适合测高转速，也不适合零转速测量。

 ▲ 技术参数

输出电压波形:  渐开线齿轮–––近似正弦波,若齿轮略有偏心则为调幅正弦波;孔板––近似方波.

温度范围：  -20℃～80℃       或（-30℃～130℃）

螺纹尺寸：    M16×1.0或M16×1.5          M16×1.0或M16×1.5

电线或接头：    整体电缆或用接头

测量范围    10～10000r/min （60齿）

 输出信号幅值：30r/min>500mV （测试条件：发讯齿轮，齿数为60，材料为电工钢，

模数为2，传 感器端面距齿顶1mm）。信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。

齿轮材料：应采用高导磁材料。

齿形：渐开线齿形是最合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变。这将会妨碍的检测。如果主轴在轴向有移动，则应注意磁极的中心一定要处在齿轮的位置上。技术参数

直流电阻： 150 Ω ～20 0 Ω （25℃）

使用温度： -30℃～130℃

螺纹尺寸： M16 × 1.0 或M16 × 1.5

测量范围： 100～10000r/min （60 齿）

测速齿轮形式

模数2 ~ 4 （渐开线）

齿轮材料

齿轮材料应采用导磁率强的金属材料

齿形

成渐开线齿形是最适合的齿形。用大模数的齿轮或用其他的齿形将

会产生巨大的波形畸变，这将会妨碍测量。安装时要注意磁极

的中心应处在齿轮的中心位置上。
