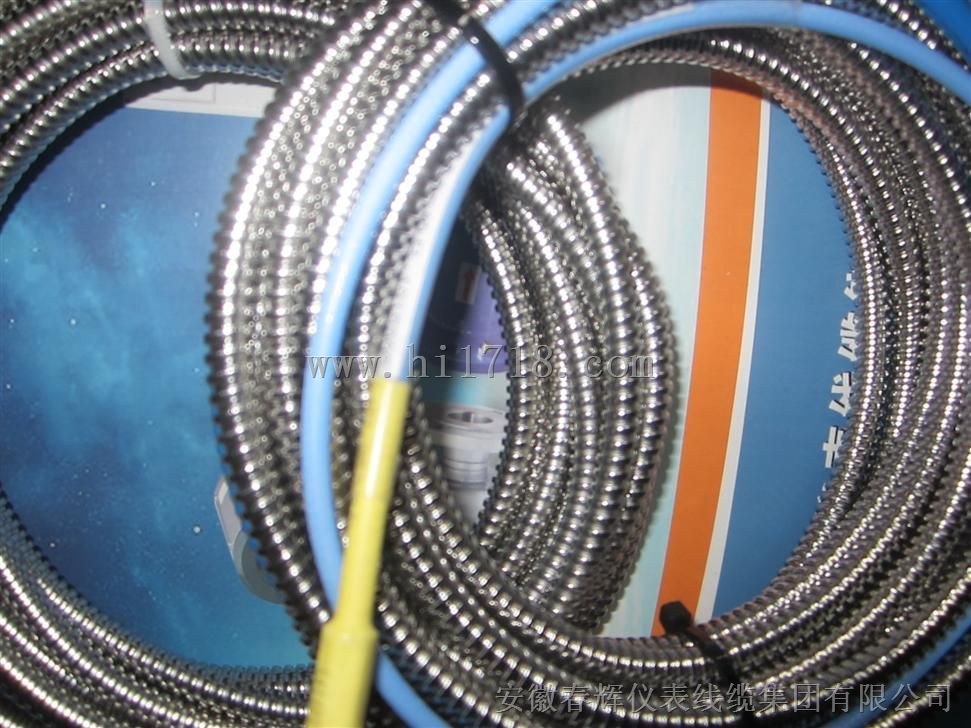

- 产品名称：XS12JK-2P/Y，XS12JK-3P/Y，XS12JK-4P/Y测速探头
- 产品型号：XS12JK-2P/Y，XS12JK-3P/Y
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2015-07-24
- 已获点击：494
- 企业类型：制造商
详细说明
XS12JK-2P/Y，XS12JK-3P/Y，
XS12JK-4P/Y测速探头
磁电式传感器、测速传感器、测温探头
采用电磁感应原理来达到测速目的。具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。
通过传感器线圈的磁力线发生变化，在传感器线圈中产生周期性的电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。
传感器铁和线圈组成。磁场（磁力线）由磁铁发出，通过衔铁和线圈，线圈内部就会感应出一个交流电压信号。让
传感器靠近旋转轴上测速齿轮，感应与转速成比例的频率信号；如果是渐开线齿轮，感应电压则是正弦波，信号幅值大小与转速成正比，与探头端面和齿顶间间隙大小成反比。传感器具有结构简单、刚性好、耐环境好、不受振动、温度、油、灰尘影响，应用广泛等特点。传感器有低阻和高阻版本、有放大器（有源）和无放大器版本、中温和高温版本、符合防爆设计，以适合不同的测量需求。
转速与输出电压关系(传感器与齿轮间隙为0.8mm,60齿,传感器输出电压为峰峰值)
转速（ n/min） | 70 | 100 | 224 | 342 | 477 | 665 | 920 | 1167 | 1505 | 2080 | 2509 | 3050 | 3606 | 4334 | 4620 |
输出电压 (v) | 0.8 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8.5 | 10 | 12 | 13 | 15 | 17.5 | 18.5 |
