产品名称：一体化电涡流转速传感器VB-Z910001-250-50
产品型号：VB-Z910001-250-50
所属类别：传感器 > 速度/加速度传感器
发布时间：2015-07-24
已获点击：541
企业类型：制造商

详细说明

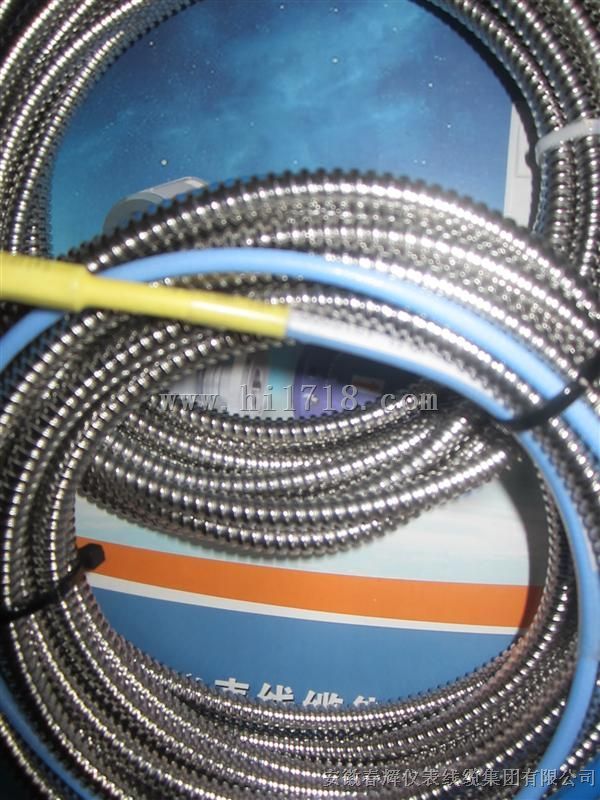

一体化电涡流转速传感器

VB-Z910001-250-50

由探头壳体（前置器内置其中）、备紧螺母、信号电缆组成，选用优质电子元器件，采用贴片技术，将探头和电子信号处理部分集成为一体，无需高频同轴电缆连接，无需外置前置器。在制作过程中，探头端部采用耐高温 PPS工程塑料（或陶瓷）材料，通过“二次注塑”成型将线圈密封，使探头在恶劣的环境中能可靠工作。该传感器具有安装简单、成本低、机械故障少等优点，是一种高

性价比的新型电涡流传感器。可广泛应用于旋转机械的转速、位移、相对振动测量；水轮机组的摆度和振动测量，适合中等温度情况下的工业现场。

电气特性(-2～-18V输出型)

工作电源：-24VDC，极性保护

标准试件材料：45#钢或42CrMO 钢（AISI 4140）

频率响应：DC～10KHz(-3dB)

灵敏度： 8V/mm

分辨率：1um

纹波：≤20mV

温漂：≤0.5%

线性范围：0.70mm～2.70mm

可测位移：2000um(峰峰值)

输出阻抗：＜50Ω

绝缘电阻：＞25MΩ

接地：浮地输出

电磁兼容：符合CE标准

出线方式：整体电缆出线

引出线长度：在传感器至监测器之间，最长300米，

长度增加时频率产生衰减

采用先进的贴片工艺技术，将涡流探头、电缆、前置器微型集成化，并封装在标准的M18(Φ8探头或Φ11探头及Φ16)带螺纹的探头体内。由于涡流测量回路的所有元件都封装在传感器探头内，无需高频同轴电缆及高频探头，提高了系统可靠性,同时也降低了传感器的安装费用。
用途：
传感器主要用于监测旋转机械的位移、振动、转速等参数，并直接输出线性标准信号。
技术指标：

■供电电源：±24Vdc
■工作频率范围：0～6kHz
■位移测量量程：2mm或4mm
■输出4～20mA
■误差范围：≤1.0%
■工作温度：-20℃～80℃
■灵敏度：8V/mm、8mA/mm、4V/mm、4mA/mm
■纹波：≤20mV
■分辨率：0.1μm
■温度漂移：0.5‰
