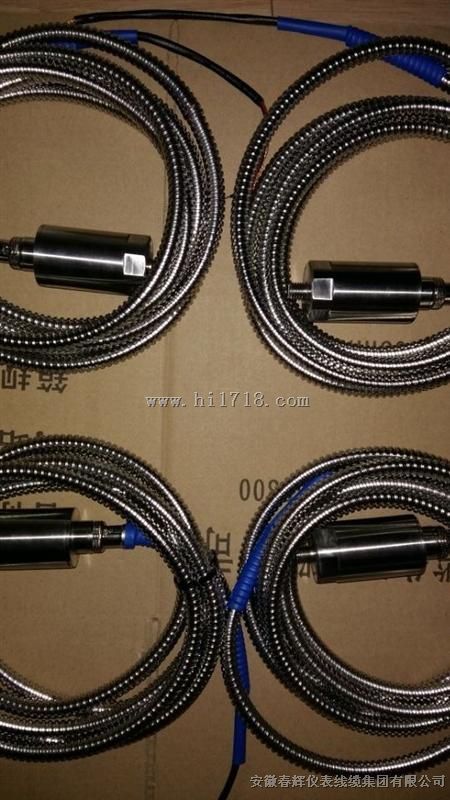

- 产品名称：CD721超低频振动传感器
- 产品型号：CD721超低频振动传感器
- 所属类别：传感器 > 速度/加速度传感器
- 发布时间：2015-07-24
- 已获点击：516
- 企业类型：制造商
详细说明
CD721系列超低频传感器
一、简介
CD721系列超低频传感器属于惯性式传感器，利用磁电感应原理把振动信号变换成电信号，主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性的固定磁钢、机械质量（线圈组件）用弹簧元件悬挂于壳体中。工作时将传感器安装在被测的设备上，当机械设备在传感器工作频率范围内产生振动时，传感器内线圈与磁钢做相对运动，切割磁力线，在线圈内产生感应电压，该电压信号正比与被测物体的振动速度值，既监测到振动速度值，若对该信号进行积分放大得到振动位移幅值。
二、本传感器有如下特点
1、CD721系列传感器有很低的使用频率,适用转速低频的机械振动监测，该产品已申报。
2、输出阻抗较低有很好的信噪比可用一般的交流电表和示波器配合读数。
3、有较小的横向振动比 。
4、本传感器分垂直安装和水平安装两种安装方式（蓝色为水平安装，橘红色为垂直安装）
主要技术指标
频率范围：低频低端频率0.2Hz（-3db）
位移：X 0.2Hz – 30Hz; 速度: V 0.2Hz – 1000Hz
灵敏度：速度（5Hz） V：20mV/mm.s-1 (±2%)
位移 X：8mV/um或5mV/um (±2%)
量程： 位移 ±1.5mm
线性误差: ≤5%
频响误差: ≤5%
输出电压: 8V
供电电压 ±12V
接线方式: 四线航空插座或四线端子
重量: 320g
安装方式:底座中心M8螺孔安装或底座两侧Φ6耳孔安装,耳孔距56mm
频率范围：低频低端频率0.2Hz（-3db）
位移：X 0.2Hz – 30Hz; 速度: V 0.2Hz – 1000Hz
灵敏度：速度（5Hz） V：20mV/mm.s-1 (±2%)
位移 X：8mV/um或5mV/um (±2%)
量程： 位移 ±1.5mm
线性误差: ≤5%
频响误差: ≤5%
输出电压: 8V
供电电压 ±12V
接线方式: 四线航空插座或四线端子
重量: 320g
安装方式:底座中心M8螺孔安装或底座两侧Φ6耳孔安装,耳孔距56mm
