VB-Z980108电涡流轴振动位移传感器
基本要求：
探头、延伸电缆在-30℃～120℃，前置器在-30℃～80℃；相对湿度95%环境中，长期工作不损坏。
●验收技术指标：
在室温22℃，被测体材料40CrMoA ,电源-24V，负载10KΩ条件下，系统满足：
○频率响应DC～500Hz
○互换性误差±5%（含线性、灵敏度）
○其它参数：
探头直径(mm) | 线性范围(mm) | 线性度 | 灵敏度 | 灵敏度 |
Ф18 | 1.15~7.15 | ±1.3% | 2.0v / mm | ±4.0% |
Ф22 | 1.20~11.20 | ±1.4% | 0.8v / mm | ±4.0% |
Ф25 | 1.25~13.75 | ±1.5% | 0.8v / mm | ±4.0% |
Ф35 | 1.30~21.30 | ±1.5% | 0.8v / mm | ±4.0% |
Ф50 | 2.50~27.50 | ±2.0% | 0.4v / mm | ±4.0% |
Ф60 | 2.00~52.00 | ±2.0% | 0.2v / mm | ±4.0% |
具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。 注：输出纹波≤10mV
○探头在0℃～100℃，前置器在0℃～70℃，在满量程中点处对探头和前置器进行灵敏度温度考核。

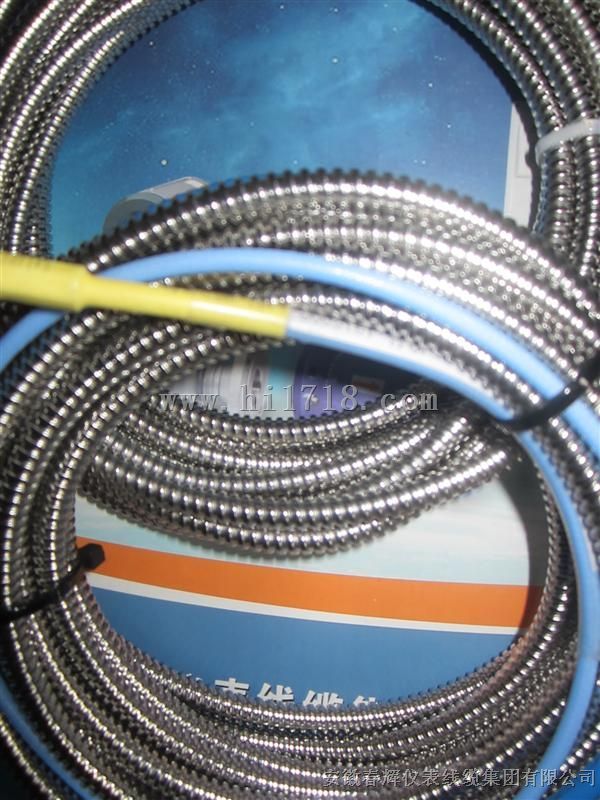

探头头部直径有Ф3、Ф5、Ф8、Ф11、Ф14、Ф18、Ф25、Ф35、Ф36、Ф50、Ф60等规格，线性量程从0.5mm至50mm，与菲力浦、本特利产品兼容。温漂低于0.05%/℃，机械连接具有高强度、优良的抗拉、扭性能，高频同轴电缆及美观的金属铠装保护。前置器是一个电子信号处理器，它把由探头感应出来的探头端面与被测金属体的间距线性转化为电压或电流信号，送二次仪表或计算机系统。附加PPS工程塑料绝缘，安装方便。容错性设计：任意接线错误前置器不会损坏。电子线路深度负反馈技术，极高的工作稳定性。标准输出特性方程，保证了输出的一致性。可根据用户要求，具常温（0～70℃）和高温（-30℃～100℃）可选。
探头直径(mm) | 灵敏度温漂 |
Ф18 | ±0.10%/℃ |
Ф22 | ±0.10%/℃ |
Ф25 | ±0.12%/℃ |
Ф35 | ±0.12%/℃ |
Ф50 | ±0.12%/℃ |
Ф60 | ±0.15%/℃ |
