- 产品名称：转速探头CS-1-G-065-05-01，CS-1-D-075-05-01
- 产品型号：CS-1-G-065-05-01，CS-1-D-075-05
- 所属类别：传感器 > 电磁/磁敏传感器
- 发布时间：2015-07-24
- 已获点击：574
- 型号/规格：CS-1-G-065-05-01，CS-1-D-075-05-01
详细说明

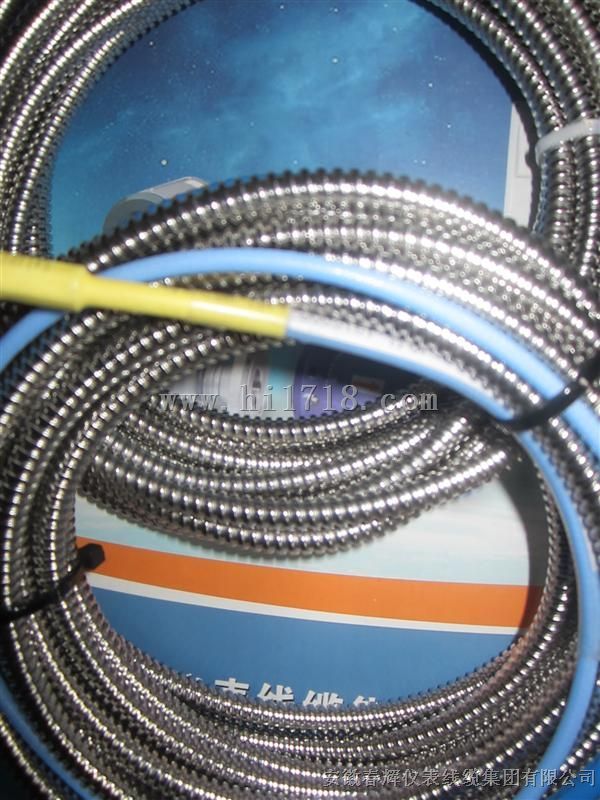

转速探头CS-1-G-065-05-01，
转速探头CS-1-D-075-05-01
用途：
传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置
工作原理：
转速探头是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器内部包括磁钢、软磁衔铁和线圈。磁场（磁力线）由磁铁发出，通过衔铁、线圈，从空间返回磁铁另一端。一个铁磁齿通过传感器端部时，磁路磁阻就会变化，线圈内部就会感应出一个交流电压信号。如果是渐开线齿轮，感应电压应是正弦波。
采用电磁感应原理来达到测速目的。具有输出信号大，抗干扰性能好，不需外接电源，可在烟雾、油气、水气等恶劣环境中使用。
．转速与输出电压关系(传感器与齿轮间隙为0.8mm,60齿,传感器输出电压为峰峰值)
转速（ n/min） | 70 | 100 | 224 | 342 | 477 | 665 | 920 | 1167 | 1505 | 2080 | 2509 | 3050 | 3606 | 4334 | 4620 |
输出电压 (v) | 0.8 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8.5 | 10 | 12 | 13 | 15 | 17.5 | 18.5 |
