KLD-02智能阀门定位器（以下简称定位器）

是集多功能伺服放大器和位置信号发送器于一体的智能化阀门定位器。定位器内外没有任何可调整部件，定位器的现场调试、灵敏度设定、手自动切换等功能，均通过上面的四个按键来设置，使现场安装调试既快捷又简便。面板上的LED数码管及指示灯显示定位器的当前工作状态，本智能阀门定位器预留红外遥控功能，可满足不同用户群体的需求。

    该定位器安装在电动执行机构内部，直接接受来自DCS控制系统或其它上位机控制系统的标准4～20mA电流控制信号或开关量信号，执行机构内部的电位器信号作为阀位信号传感器，阀位信号与控制信号在定位器内部作比较，当比较后的信号差值大于定位器的灵敏度值时，定位器直接控制电动执行机构的电机向着减小信号差值的方向动作，直到信号的差值小于定位器的灵敏度值时为止。定位器内部专门有一个负责监控断线的识别系统，一旦出现断输入信号故障时定位器会立即停止对电动执行机构的强电输出，保持断线前的模拟量输出，同时定位器面板上的数码管显示L-OF，用于指示当前故障状态为控制信号断线故障，这时可通过A/M键将定位器切换到手动状态，此时定位器上的手动指示灯（红色指示灯）亮，以手动方式控制电动执行机构，只有在故障排除后，定位器才能切换到自动并进入正常的工作状态。当阀位信号传感器断线后，定位器会立即停止对电动执行机构的强电输出，电动执行机构停止在当前位置，同时定位器面板上的数码管显示F-OF，用于指示当前故障状态为阀位传感器断线故障，方便用户快速查找故障原因所在。

    1、输入信号：4～20mA.DC、0～10mA.DC或开关量信号
    2、输入阻抗：250Ω(4～20 mA)或500Ω（0～10mA）
    3、阀位传感器：1-5KΩ
    4、基本误差：≤±0.2%
    5、电机堵转保护时间：≤6s
    6、消耗功率：≤3VA
    7、执行机构动作灵敏度设置：0.3% ~12.5%
    8、绝缘强度：工频1500V、1分钟
    9、绝缘电阻：50MΩ以上
    10、环境温度：0～50℃，
    11、相对湿度：≤85%
    12、电源电压：交流220V、50Hz±10%
    13、外形尺寸（mm）： 80×39×55.8
    14、具有断信号故障保护功能
    15、具有断反馈故障保护功能

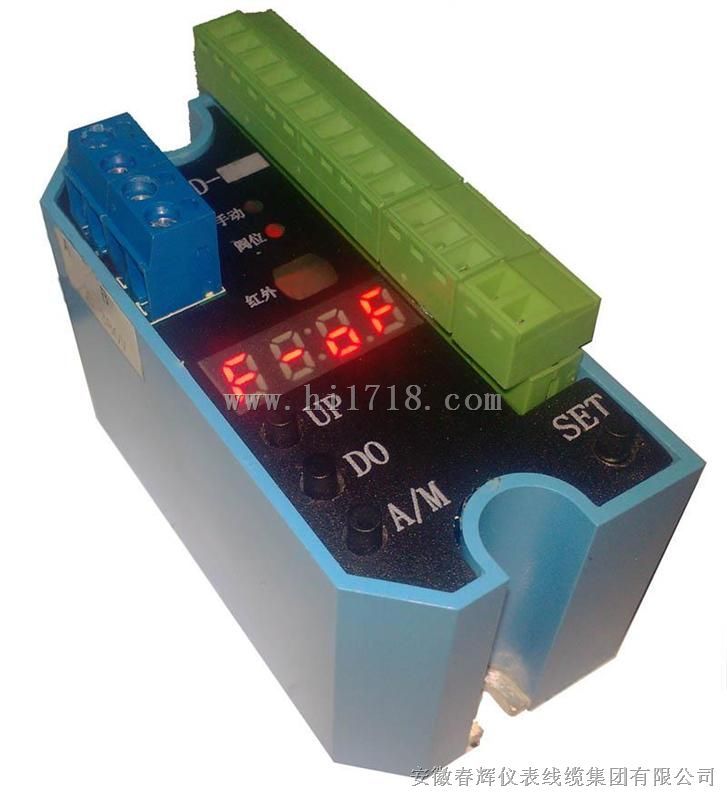

    16、输出功率：20A/220V?AC    KLD-02智能阀门定位器外形图

KLD-02智能阀门定位器模块外部接线图
