- 产品名称：分体式温度振动变送器
- 产品型号：分体式振动温度变送器
- 所属类别：变送器 > 温度变送器
- 发布时间：2015-06-01
- 已获点击：769
- 品牌/商标：本厂15855093488
- 企业类型：制造商
- 新旧程度：全新
详细说明

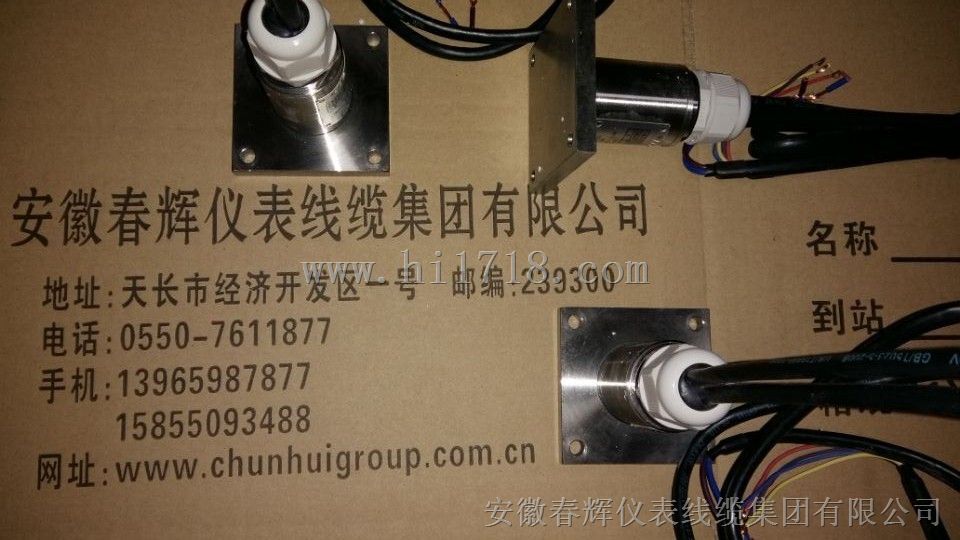

分体式振动温度变送器
（振动探头）
主要性能参数
2.1 二次仪表安装形式： 标准盘式；
2.2 二次仪表开口尺寸： 151+1×75+1；
2.3 报警输出形式： 继电器触点输出及声光报警；
2.4 输出继电器触点容量： 220/380Vac，3A，无感；
2.5 显示方式： 振动速度、滑油温度各三位数字显示；
2.6 有效测量范围： 振动速度(RMS)：0~9.99mm/s；
滑油温度：0~99.9℃；
2.7 灵敏度和： 振动速度：±0.01mm/s，5%；
滑油温度：±0.1℃，5%；
2.8 频率响应： 2~100Hz；
2.9 振动测量方向： 水平；
2.10传输距离： 1km；
2.11与外设接口形式： 两路4~20mA电流输出；
采样电阻≤250Ω，线阻≤150Ω；
2.12一、二次仪表连接方式： 四线实时4~20mA电流；线阻≤150Ω；
2.13使用条件：
2.13.1 环境温度： 二次仪表 -10~70℃；
仪表 -10~70℃；
2.13.2 相对湿度： 二次仪表 不高于85%；
仪表 不高于95%；
2.14 二次仪表外形尺寸： 160×80×182
2.15 仪表质量： 2kg
2.16 二次仪表电源： 220Vac±10%，50~60Hz；
2.17 二次仪表功耗： 10W。
仪表由三部分组成：温度传感器、振动传感器和电流转换电路。温度传感器及其封装组成温度探头，振动传感器、电流转换电路及其封装组成振动探头。根据风机对监控部位的要求，温度探头和振动探头为分体式，适合独立安装
分体式温度探头和振动探头的安装及连接
温度探头和振动探头的安装位置参见风机的使用安装维护说明书。
振动探头底座上带有四个安装孔，使用时，通过4个M6x25螺钉将振动探头固定在安装位置上。
注意：探头对振动的测试方向为水平方向，安装时应保持振动探头圆柱轴线在水平面上。
振动探头上的二芯电缆用以与温度探头进行连接：拧开温度探头的上盖，将二芯电缆通过防水接头穿入内腔，与接线端子连接牢固，拧紧上盖及防水接头螺母。
