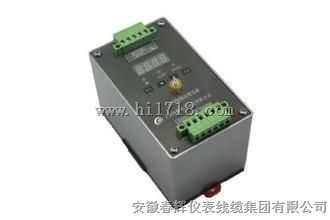

振动变送器

型号:HZD-B-9A

振动变送器HZD-B-9A,与电涡传感器探头配套使用，可广泛使用于电力、冶金、石化、钢铁和造纸行业等的大型旋转机械轴振动（转子相对轴承盖的振动）的测量和保护控制。主要监测旋转机械转子的径向振动，监测由于转子的不平衡、不对中、机件松动等引起的振动增大，可早期发现、报警、保护旋转机械，使机器的运转寿命加长，机组的维修周期缩短。

一体化轴振动变送器将前置器集成在变送器里，大大简化现场的布线，而且变送器带显示和现场设置按键，方便用户现场操作，该变送器采用24V供电，内部采用全隔离处理，提高了抗干扰能力，输出用微处理器的数字输出来对模拟电路进行控制。一体化轴振动变送器现场安装方便，可采用导轨或螺钉安装。
二、主要技术指标：
◆外接电源：  +24VDC±10%
◆功    耗：  ＜2W
◆输    入：  电涡流传感器探头
◆输入点数：  1点
◆输出模式：  4～20mA（负载≤500Ω）
★注    意：  记录输出和输入电源不共地。
◆报警方式：
报警设定点  2点（+警戒,+危险，）
继电器状态  常失电
继电器输出  2组常开继电器（警戒，危险）
触点容量    250VAC/5A或30VDC/5A
报警延时    1～9秒内可选
◆精    度：
指    示    ＜1.5%
标准输出    ＜1%
◆频率响应：  DC～200Hz（3dB）
◆工作环境：
工作温度    -20～70℃
存储温度    -30℃～85℃
相对湿度    20～95%无冷凝
◆显示和参数调整方式：自带显示数码管，参数调整可以在现场使用按键直接更改

安装使用
◆系统连接
系统连接包括将传感器探头、延伸电缆(如果有的话)、变送器以及DCS系统之间的电气连接，以组成能投入工作的测量系统。
用热缩套管加热收缩包裹，防止松动和接头对地短接。
变送器的输出应采用网状屏蔽电缆，屏蔽电缆的屏蔽层需在接DCS系统一端单点接信号地，即屏蔽层前置器端不接，DCS系统接地。
变送器的原始信号输出电缆总长不得超过300米，否则信号衰减将会过大。
