磁电式传感器与电涡流传感器在转速测量方面的区别

      转速测量通常有以下几种传感器可选：电涡流转速传感器、无源磁电转速传感器、有源磁电转速传感器等。具体需要选择哪类传感器，则要根据转速测量的要求而定。如:低速测量是否需要检测零转速，高速测量的转速，转速发生的装置情况。转速发生装置有以下几种：用标准的渐开线齿轮（M1～M5）作转速发生信号、在转轴上开一键槽、在转轴上开孔眼、在转轴上开凸键等转速发生信号装置。
    ①用电涡流传感器测转速
      RS9000XL系列电涡流转速传感器，适合于测量从零转速以上的任何一转速，对于被测体转轴的转速发生装置要求也很低，被测体齿轮模数可以很小,被测体也可以是一个很小的孔眼，一个小凸键、一个小的凹槽。
      ●电涡流传感器测转速，通常选用φ3mm、φ4mm、φ5 mm、φ8 mm、φ10mm的探头。转速测量为0～10KHZ。
      ●电涡流传感器测转速，传感器输出的信号幅值较高（在低速和高速整个范围内）。
      ●作转速测量用的电涡流传感器有一体化和分体两种。一体化电涡流转速传感器取消前置器放大器、安装方便、适用于工作温度在-20℃～100℃的环境下,带前置器放大器的电涡流传感器适合在-50℃～250℃的工作环境中。
    ②用磁电式传感器测转速
      RS9001系列无源磁电式转速传感器，适合于测量从3Hz～10KHz的转速信号，所以，磁电式传感器不便用于测量零转速。无源磁电式转速传感器，是针对测速齿轮而设计的机-电能量变换型传感器（无源），它不需要供电，测速齿轮旋转引起的磁隙变化，在探头线圈中产生感生电动势，其幅度与转速有关，转速越高输出电压越高，输出频率与转速成正比(如下图所示)。转速进一步增高，磁路损耗增大，输出电势已趋饱和，当转速超过b，磁路损耗加剧，电势锐减。

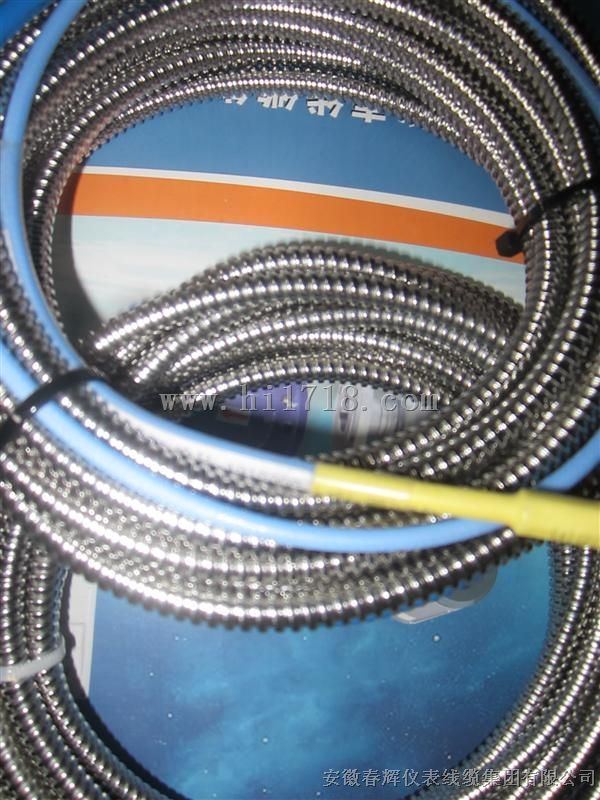

型号：RS9001Y-01-01-05-01

有源磁电式转速传感器采用霍尔效应，当金属齿经过传感器前端时，引起磁场变化，霍尔元件检测到磁场变化，并转换成一个交变电信号，传感器内置电路对该信号进行放大、整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出信号更稳定，安装简单，防油防水，已在电力、汽车、航空、纺织、石化等测速领域得到广泛应用
