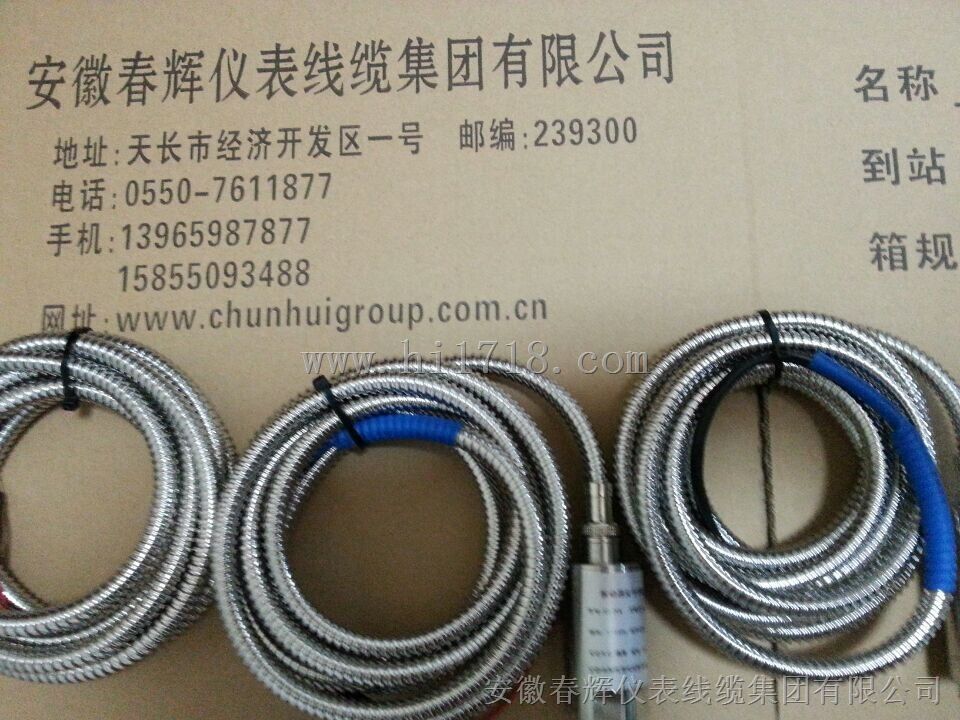

- 产品名称：ZHT-2，ZHT-2-01-02-10-01振动速度传感器
- 产品型号：ZHT-2，ZHT-2-01-02-10-01
- 所属类别：传感器 > 振动/接近/位移传感器
- 发布时间：2015-03-20
- 已获点击：392
- 企业类型：制造商
ZHT-2，
ZHT-2-01-02-10-01振动速度传感器
可用于对轴承座、机壳或结构相对于自由空间的振动测量。其输出电压与振动速度成正比，故又称速度式振动传感器。其输出可以是速度值的大小，也可以是把速度量经过积分转换成位移量信号输出。这种测量可对旋转或往复式机构的综合工况进行评价。
属于惯性式传感器。是利用磁电感应原理把振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与二次仪表相配接（如振动监控系列仪表），即可显示振动速度或振动位移量的大小。也可以输送到其它二次仪表或交流电压表进行测量。
传感器的总体设计保证它有如下使用特点：
1. 它的输出信号和振动速度成正比，因此对振动测量来说可以兼顾高频、中频和低频的 应用领域。并且符合目前国际标准（ISO）对旋转机器评定参数的要求。
2. 相对于其它类型的振动传感器而言，ZHT系列传感器有较低的输出阻抗，较好的信噪比。它同一般通用交流电压表或示波器配合就能工作，对输出插头和电缆也无特殊要求，使用方便。
3． 传感器有较低的使用频率可以适用于低转速的旋转机器。
4． 传感器设计中取消了有磨擦的活动元件，因此灵活性好，可以测量微小的振动。（0.01μm）
传感器有一定抗横向振动能力。（不大于10g峰峰值）
与振动、烈度表配接后，可以测量各种位移、速度等。由滚动轴承支承的转子，其振动传到轴承盖上，安装在轴承盖上的OD9200型振动速度传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给监测仪表，用来对机械故障进行预测和报警。
安装位置：垂直或者水平安装于被测振动点上，传感器底部用M10螺钉固定。
技术指标：
灵敏度：10-50mv/mm/s±5%
频率响应：5～1000 Hz
振幅极限：2mm（峰-峰值）
线圈阻尼：860Ω±5%
失真系数：〈0.6%
加速度：10g
安装方式：垂直或水平
温度范围： -30℃～120℃
相对湿度：至95%不冷凝
ZHT系列可用于对轴承座、机壳或结构相对于自由空间的振动测量。其输出电压与振动速度成正比，故又称速度式振动传感器。其输出可以是速度值的大小，也可以是把速度量经过积分转换成位移量信号输出。这种测量可对旋转或往复式机构的综合工况进行评价。
