- 产品名称：CS-3F，CH-CS-3M正反转转速传感器
- 产品型号：CS-3F，CH-CS-3M正反转转速传感器
- 所属类别：传感器 > 其他传感器
- 发布时间：2015-03-18
- 已获点击：614
详细说明

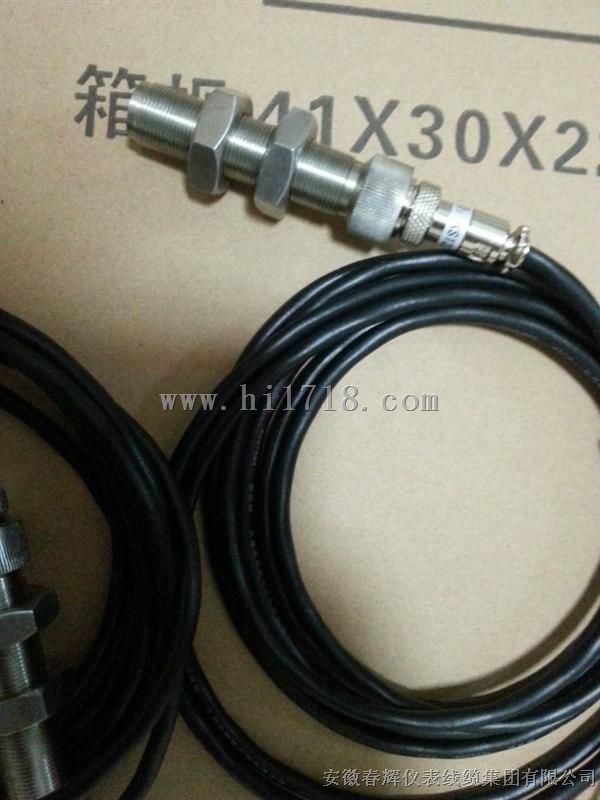

CS-3F，CH-CS-3M
正反转转速传感器
安装于测速端盖上，感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测轮轴的转速、线速度，通过计算处理也可得到被测体的加速度。该传感器具备良好的低频和高频特性。低频可至0Hz，可用于旋转机械的零转速测量，由于传感器可给出两路具有一定相位差的转速信号，因此可进行正反转判别；高频可高至20KHz, 可满足绝大部分工业领域的高转速测量要求。传感器与被测齿轮不接触，无磨损，安装方便，输出波形是占空比约为50%左右的方波。双通道转速传感器具有测速范围宽，温度适应范围宽，抗振性强的特点。
二：技术参数
1．传感器安装
● 被测感应体为导磁体，上有齿或凹槽。
建议：测速齿轮 模数≥1.7，材料为导磁低碳钢
注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。
● 安装间隙：0.5～3mm,典型值为1.5mm
注：取决于被测件的振动情况
2．传感器输出特性
● 频响特性：0～10kHz
● 输出通道数：双通道
● 输出波形：方波，上升、下降沿时间 12μｓ±40%
● 输出幅度：高电平：Ub-（1.8V±40%），低电平：<2.2V
● 脉冲占空比：50％±25％
● 相位差：90±30°（通道超前）
注：取决于安装方式，旋转件的旋转方向，本参数适用于本说明书图四举例的安装方式。
● 负载能力： ±20mA （）
● 输出阻抗：＜47Ω
3．工作环境要求
● 工作电源：Ub＝5～24V
● 功耗电流：≤35mA
● 工作温度：－40℃～125℃（头部）
● 耐振性能：振动（10Hz～2KHz）30g，冲击100g
