产品名称：转速探头SCZB-01-A3-B1-C2、3000r/min
产品型号：SCZB-01-A3-B1-C2、3000r/min
所属类别： >
发布时间：2015-03-16
已获点击：262
型号/规格：转速传感器：SCZB-01-A3-B1-C2、3000r/min

详细说明

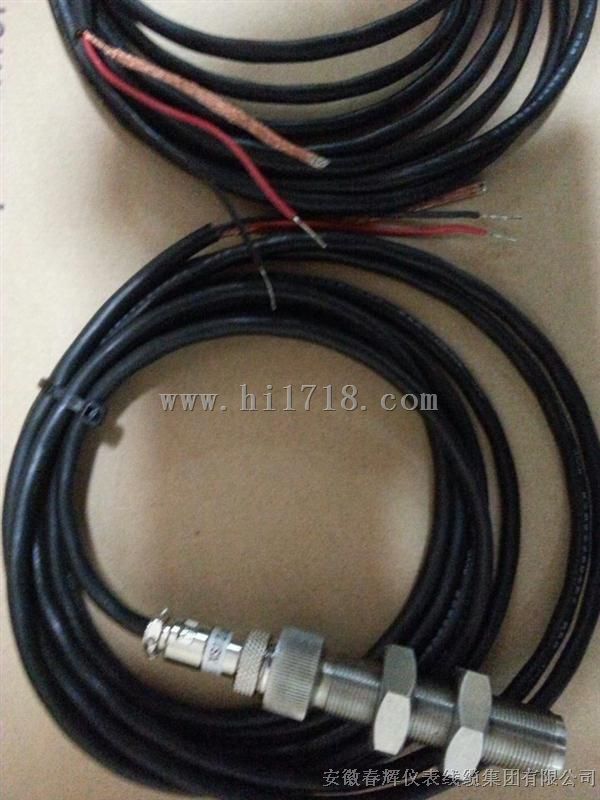

转速探头:SCZB-01-A3-B1-C2、3000r/min

将转角位移转换为交流电压信号，非接触便能测量各种导磁材料如：齿轮、带孔（或槽）圆盘（或轴）、叶轮等的转速。
传感器内装磁钢，当磁芯端面近处有转动的导磁齿轮、带孔（或槽）圆盘（或轴）等时，由于磁路中磁阻的变化，传感器内线圈即能感应输出相应的交流电压信号，输出近似正弦波电信号传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。

技术说明

?●被测应体为导磁体，上有齿或凹槽。

建议：测速齿轮模数≥2，材料为导磁低碳钢。

●不适于零转速测量。

?●工作温度： -30～80℃或-20～200℃

?●安装间隙： 0.3～2mm

?●输出波形：近似正弦波（≥50r/min时）

?●输出幅值： 50r/min时≥300ｍｖ传感器铁芯和被测齿轮齿顶间隙　δ＝0.5～1.2mm

　被测齿轮模数　m = 2

齿轮 Z = 60

材料电工钢

　信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

安徽春辉仪表线缆集团有限公司

产品搜索

产品展示

技术说明

?●被测应体为导磁体，上有齿或凹槽。

建议：测速齿轮模数≥2，材料为导磁低碳钢。

●不适于零转速测量。

?●工作温度： -30～80℃或-20～200℃

?●安装间隙： 0.3～2mm

?●输出波形：近似正弦波（≥50r/min时）

?●输出幅值： 50r/min时≥300ｍｖ传感器铁芯和被测齿轮齿顶间隙　δ＝0.5～1.2mm

被测齿轮模数　m = 2

齿轮 Z = 60

材料电工钢

信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

?●外形尺寸：外径M16×1
