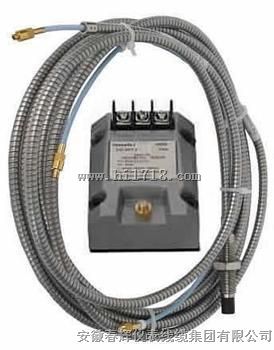

WT-DO轴位移传感器/电涡流传感器/前置器探头

能测量被测体（须是金属导体）与探头端面的相对位置。由于其非接触测量、长期工作可靠性高、灵敏度高、抗干扰能力强、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。可测量位移、振幅、转速、尺寸、厚度、表面不平度等。从转子动力学、轴承学的理论上分析，大型旋转机械的运行状态主要取决于其——转轴，而电涡流位移传感器能直接测量转轴的状态，测量结果可靠、可信。

应用

径向振动测量：它可指出轴承的工作状况，并可测出诸如转子的不平衡，不对中以及轴裂纹等机械故障
轴向位置测量：它可指示止推轴承的磨损或潜在的轴承失效的可能性
在轴承内的平均径向位置：它可用来决定方位角，它也是转速是否稳定，轴是否对中的一种指示。
偏心度：对于大小透平机械，在启动时，需要测量轴的弯曲，即偏心度。
键相器信号：是为测量轴的旋转速度以及相位角之用。
电气指标

应用领域：
正广泛应用于电力、石油化工、冶金等行业的汽轮机、水轮机、发电机、鼓风机、压缩机、齿轮箱等设备的位移、振动、转速、油膜厚度等参数的在线监测与故障诊断。

探头直径选择
0 5    配φ5探头；
0 8    配φ8探；
1 1    配φ11探头；

安徽春辉仪表线缆集团有限公司

WT-DO轴位移传感器/电涡流传感器/前置器探头

探头直径（mm）

Φ8

Φ11

Φ25

线性范围（mm）

2

4

10

灵敏度(V/mm)

8.0

4.0

0.8

使用温度(℃)

探头延伸电缆-40～+150 前置器-40～+65

线性误差（%）

＜1

＜1

＜1.5

温度漂移（%）

＜3

＜3

＜5

频率响应（KHz）

0～10

被测体直径（mm）

16

25

50

电源（VDC）

-23～-26

输出电压（VDC）

约-22

耗电量（mA）

＜25

螺纹规格（mm）

M1O×1

M14×1.5

M30×2

应用领域：正广泛应用于电力、石油化工、冶金等行业的汽轮机、水轮机、发电机、鼓风机、压缩机、齿轮箱等设备的位移、振动、转速、油膜厚度等参数的在线监测与故障诊断。

探头直径选择0 5 配φ5探头；0 8 配φ8探；1 1 配φ11探头；

2 5 配φ25探头；5 0 配φ50探头；

B 电缆长度选择5 0 配5m电缆长探头；

9 0 配9m电缆长探头；
